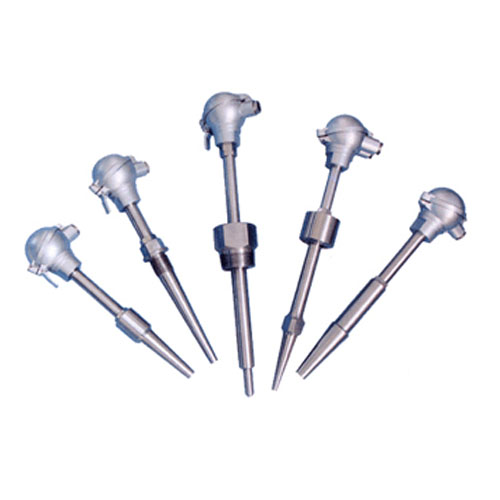

带保护套的热电偶与热电阻插入深度有什么要求

      带有保护 套管的热电偶 和热电阻有传热和 散热损 失,为了减少测量误差,热电偶和热电阻应该 有足够的 插入深度:

(1)对于测量 管道 中心流体温度的热电偶,一般都应将其测量端 插入 到管道中心处(垂直安装或倾斜安装).如被测流体的管道直径是200毫米,那 热电偶 或 热电阻 插入深度应选择100毫米;

(2)对于 高温高压 和高速流体的 温度测量 (如主蒸汽温度),为了减小保护套对流体的 阻力 和防止 保护套 在流体作用下发生断裂,可采取 保护管 浅插方式或采用 热套式热电偶 . 浅插式的热电偶 保护套管,其插入主蒸汽管道的深度应不小于75mm; 热套式热电偶 的标准插入深度为100mm;

(3)假如需要测量是 烟道内烟气 的温度,尽管烟道直径为4m,热电偶或热电阻插入深度1 m即可.

(4)当测量原件 插入深度 超过1m时,应尽可能 垂直安装 ,或加装 支撑架 和保护套管.
