装配热电阻专业生产技术分析
关键字：装配热电阻 技术 分析 日期：2015-5-29 17:57:20
|
概述
根据国家规定，我公司生产的符合IEC国际标准分度号的Pt100铂热电阻和符合专业标准分度号的Cu50铜热电阻两大类装配式、统一设计型热电阻工业用热电阻作为温度测量传感器,通常显示仪表、记录仪和电子调节器等配套使用，它可以直接测量或控制各种生产过程中-200℃-600℃范围内的液体,蒸汽和气体介质以及固体表面的温度.
工作原理：

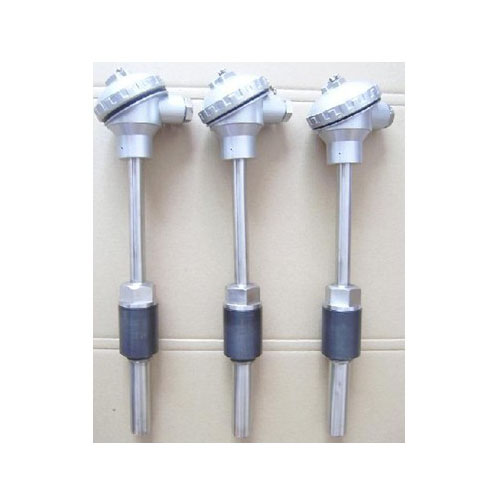

工业用热电阻分铂热电阻和铜热电阻两大类。 热电阻是利用物质在温度变化时自身电阻也随着发生变化的特性来测量温度的。热电阻的受热部分(感温元件)是用细金属丝均匀地双绕在绝缘材料制成的骨架上。当被测介质中有温度梯度存在时， 所测得的温度是感温元件所在范围内介质层中的平均温度。 装配式热电阻主要由接线盒、保护管、接线端子、绝缘套管和感温元件组成基本结构,并配以各种安装固定装置组成。
WZP型铂电阻的感温工件是一个铂丝绕组，双支铂电 阻主要用于需要用二套显示、记录或调节仪同时检测同一地点温度的场合。
按安装固定装置方法分为
感温元件
无固定装置装配热电阻
固定螺纹式装配热电阻
活动法兰式装配热电阻
固定法兰式装配热电阻
固定螺纹锥式装配热电阻
活络管接头式装配热电阻
直形管接头式装配热电阻
固定螺纹管接头式装配热电阻
活动螺纹管接头式装配热电阻
产品特点
1、压簧式感温元件，抗振性能好；
2、毋须补偿导线，节省费用；
3、测量精确度高；
4、进口薄膜电阻元件，性能可靠稳定；
5、机械强度高，耐压性能好。
产品执行标准：IEC751JB/T8622-1997JB/T8623-1997
测量范围及温差
|
型号
|
分度号
|
测量范围℃
|
精度等级
|
允差值
|
|
WZP
|
Pt100
|
-200℃—+500℃
|
A级
|
±(0.15+0.002|t|)
|
|
B级
|
±(0.30+0.005|t|)
|
|
WZC
|
Cu50
Cu100
|
-50℃—+100℃
|
-
|
±(0.30+0.005|t|)
|
|
|
|
|
|
