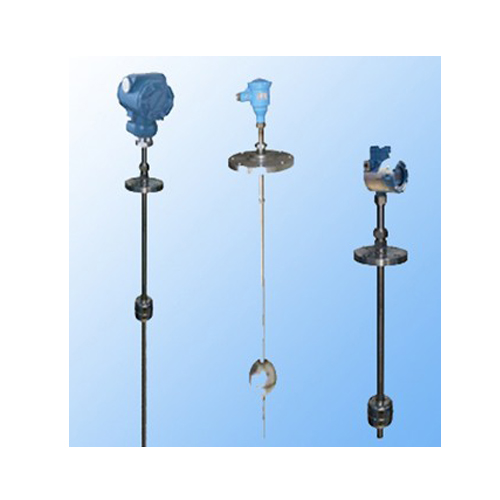

磁性浮球液位计（传感器），它是由干簧管、精密电阻和放大变换电路组成。主要由磁浮球、传感器、变送器三部分组成。当磁性浮子的磁力线作用到液位传感器某一位置时，该位置内的干簧管闭合，磁性浮子跟随液面或界面的高低变化，经放大变换电路将液面或界面高低的变化转换成4~20mADC信号输出，实现对液面或界面位置信号的检测与传送。并且加载了HART协议通讯。由于采用了HART总线技术，具有高精度，低漂移，抗干扰能力强等特点，可以实现对仪表的远程组态、监测、维护、及校准等功能，并可构成生产过程测量、监督管理系统。c) 可广泛适用于粘稠、脏污、易燃易爆及腐蚀性介质以及其它介质液位的测量及液位信号的变送，是石油、化工、冶金、电力及轻工等工业部门生产过程控制中用于液位测量的理想仪表。


    磁浮球液位计利用浮球随液位升降来驱动测量管内各个相应干簧管闭合断开，从而实现也为高低位置测量。此开关不需要外部电源，不受被测介质物理和化学状态的影响，可进行两种不同密度介质的界面测量。压力使用范围广，从真空~PN160，特殊可达PN320，温度-40~+150℃，可防爆使用爆炸环使用。适用于各种强酸腐蚀丶易燃易爆丶毒性丶强放射性丶污浊的介质环境，广泛用于各类储液罐丶储槽丶储液池丶反应罐丶发酵罐内液体丶油品丶强弱酸碱溶液等高低压容器内,据排开液体体积相等等原理浮于液面，当容器的液位变化时浮球也随着上下移动，由于磁性作用，浮球液位计的干簧受磁性吸合，把 液面位置变化成电信号，通过显示仪表用数字显示液体的实际位置，浮球液位计从而达到液面的远距离检测和控制。

产品优点

1、结构简单、稳定可靠、重复性好。


2、不受被测介质物理和化学状态的影响。


3、选用不同材料，能用于各种强弱腐蚀、易燃易爆、毒性、强放射性、污浊的介质环境。


4、液面测量或两种不同密度介质的界面测量。


5、防爆结构设计，适合爆炸性环境使用。


6、二线制4~20mA电流输出，可带0.56〃LED数码显示，便于夜间远距离观测。


主要参数；


电源电压：24V DC；


输出：4～20mA叠加HART通信；


负载电阻：230～1100Ω；


阻尼时间选择：0～32秒；


测量范围：400～1200mm (小转角型)；550～1600m(大转角型) ；


公称压力：≤6.3MPa；


公称通径：DN250


精度等级：1.0级；1.5级


介质密度：≥0.55/cm3；


环境温度：－30℃～70℃；


工作温度：-30℃≤T≤225℃(无散热片)；225℃＜T≤450℃(带散热片)；


法兰标准：HG/T20592-2009、HG/T20615-2009或按用户要求；


电源引入口：M20X1.5(内)或按用户要求；


防护等级：IP67；


诊断功能：仪表故障时，输出报警电流；


组态功能：工程单位、量程、显示、测量类型、介质密度、浮筒高度、报警等组态；


报警功能：可以设置报警上下限。低于下限输出3.8mA；高于上限输出22mA；


监测动态变量功能：液位/界位/密度、百分比、输出电流、温度、传感器值等；


电流校准功能：可对模拟输出电流进行校准；


上下限校准：两点校准功能，实现零点和满度的微调；


定点微调：进行任意点迁移，实现平移功能；传感器及变换电路S 键Z 键A/D 转换器微处理器、

存储器等。


   浮球液位计的技术优势：浮球液位计具有结构简单，调试方便，可靠性好，精度高等特点。浮球液位计可广泛适用于高温、高压、粘稠、脏污介质、沥青、含腊等油品以及易燃、易爆、腐蚀性等介质的液位（界位）的连续测量。


应用指南：浮球液位计可用于石油、化工原料储存、工业流程、生化、医药、食品饮料、罐区管理和加油站地下库存等各种液罐的液位工业计量和控制。浮球液位计也适用于大坝水位，水库水位监测与污水处理等等。
