一体式智能电磁流量计安装事项示范图
关键字：一体式 智能电磁流量计 安装图 日期：2016-5-26 17:08:56
|
.jpg)

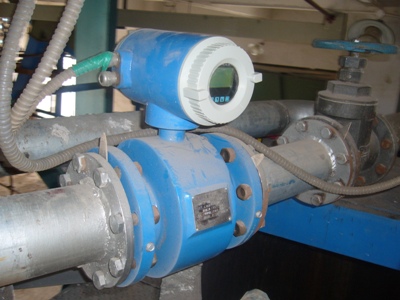

一体式智能电磁流量计特别设计了带背光宽温的中文液晶显示器，功能齐全实用、显示直观、操作使用方便，可以减少其他电磁流量计英文菜单所带来的不便。一体式智能电磁流量计传感器感应电压信号与平均流速呈线性关系，因此测量精度高。测量管道内无阻流件，因此没有附加的压力损失；测量管道内无可动部件，因此传感器寿命极长。传感器部分只有内衬和电极与被测液体接触，只要合理选择电极和内衬材料，即可耐腐蚀和耐磨损。
应安装在水平管道较低处和垂直向上处，避免安装在管道的最高点和垂直向下处；
应安装在管道上上升处；
在开口排放管道安装，应安装在管道的较低处；
若管道落差超过5m时，在传感器的下游安装排气阀；
应在传感器的下游安装控制阀和切断阀，而不应安装在传感器上游；
传感器绝对不能安装在泵的进出口处，应安装在泵的出口处；

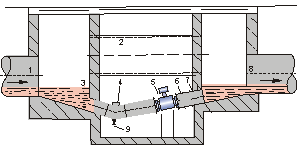

在测量井内安装流量计的方式
|
1、入口
|
2、溢流管
|
3、入口栅
|
4、清洗孔
|
|
5、流量计
|
6、短管
|
7、出口
|
8、排放阀
|
如何正确选择安装节点：
正确地选择安装点和正确安装流量计都是非常重要的环节，若在安装环节失误，轻者影响测量精度，重者会影响流量计的使用寿命，甚至会损坏流量计。
选择安装位置时需特别注意：
·非测量电极的轴线必须近似于水平方向；
·测量管道内必须完全充满液体；
·流量计前方最少要有5＊ D(D为流量计内径)长度的直管段，后方最少要有3＊ D(D为流量计内径)长度的直管段；
· 流体的流动方向和流量计的箭头方向一致；
·管道内要有真空会损坏流量计的内衬，需特别注意；
·在流量计附近应无强电磁场；
·在流量计附近应有充裕的空间，以便安装和维护；
·若测量管道有振动，在流量计的两边应有固定的支座测量不同介质的混合液体时混合点与流量计之间的距离最少要有30×D(D为流量计内径)长度为方便今后流量计的清洗和维护，应安装旁通管道；
|
|
|
|
|
