矩形接点膜盒压力表是适用于锅炉通风设备对铜合金不起腐蚀作用的和中性、无爆炸危险的气体的微压和负压进行测量并具有双二位调节（双线发讯）的作用，以实现位式调节或超限报警作用。适用于锅炉通风设备对铜合金不起腐蚀作用的和中性、无爆炸危险的气体的微压和负压进行测量。

        当被测介质的压力作用于膜盒时，其自由端产生相应弹性变形一位移，经拨杆带动传动机构放大，由指示装置将被测压力在盘上指示出来。膜盒压力表基于波纹膜盒在被测介质的压力作用下，其自由端产生相应的弹性变形，再经齿轮传动机构的传动并予放大，由固定于齿轮轴上的指针逐将被测值在度盘上指示出来。还有调零装置，可以方便调整零位。对于在外壳内充液的膜盒压力表，能够抗工作环境振动较剧和减少介质压力的脉动影响。

主要技术参数

精确度等级：2.5级

使用环境条件：-20～60℃（YEJ-121为0～50℃），相对湿度不大于85%，且震动和被测介质的急剧脉动
应对仪表正常工作无明显影响

电气指标：（YEJ-121型）

设定误差：小于全量程的2.5%

位式输出接点容量：交流无感负载3A 220V

工作电源： AC220V

消耗电源：小于5W

压力接口：Φ8（配用内径Φ6软管）

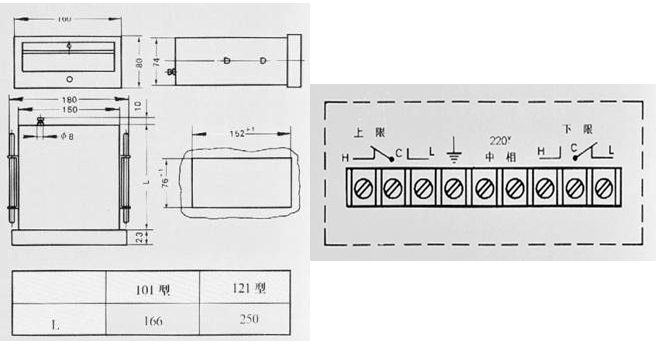

外形尺寸（单位：mm） 接线端子图（YEJ-121）
