磁性翻柱液位计选型构结特点
关键字：磁性翻柱液位计选型构结特点 日期：2016-5-17 17:12:48
|

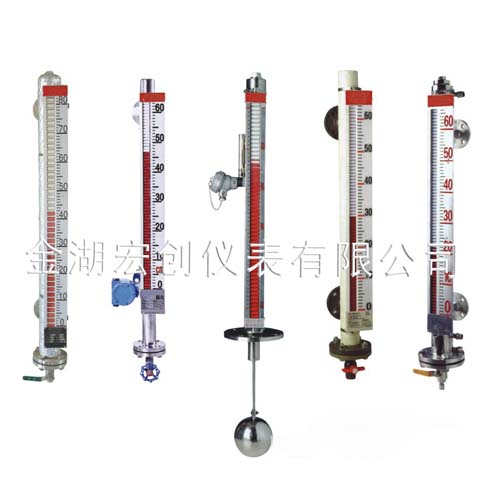

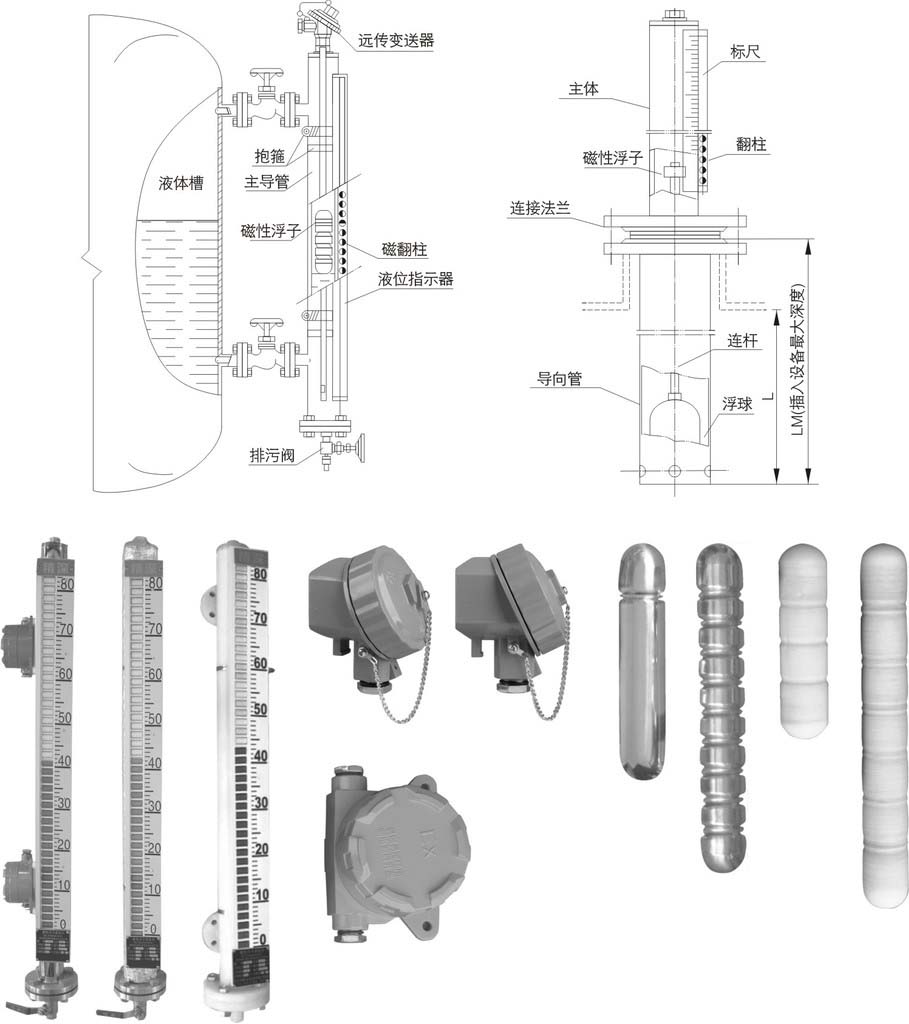

磁性翻柱液位计有一容纳浮球的腔体我们称其为主体管或外壳，它通过法兰或 其他接口与容器组成一个连通器；这样它腔体内的液面与容器内的液面是相同高度的，所以腔体内的浮球会随着容器内液面的升降而升降；这时候我们并不能看到 液 位，所以我们在腔体的外面装了一个 翻柱显示器，因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢，它与浮球随液面升降时，它的磁性透过外 壳传递给翻柱显示器，推动磁翻柱翻转180°；由于磁翻柱是有红、白两个半圆柱合成的圆柱体，所以翻转180°后朝向 翻柱显示器外的会改变颜色（液面以下 红色、以上白色），两色交界处即是液面的高度。
控制型是在 翻柱液位计的基础上增加了磁控开关，在监测液位的同时磁控开关信号可用于对液位进行控制或报警；远传型是在翻柱液位计的基础上增加了 4~20ma 变送传感器，在现场监测液位的同时将液位的变化通过 变送传感器、线缆及仪表传到控制室，实现远程监测和控制。
主要技术指标
1、量程范围（mm）：300～19000
2、介质密度（g/cm3）：0.5～2
3、介质粘度：≤0.02Pa.S
4、工作温度℃：-40～350
5、压力等级（MPa）：≤32
6、测量精度（mm）：≤±10
7、安装方式：侧装式、顶装式、底装式
8、防护等级：IP65
9、防爆等级：ibⅡCT4（本安型）、dⅡBT3（隔爆型）
10、传输方式：4～20mA或开关量
11、接口法兰：PN4.5DN25HG20593（侧装式）
PN1.0DN100HG20593（顶装式、底装式），可以根据用户的需要特殊定制。
注：当液位计安能装受环境影响，空间位置L1<300订货时应明显提出
