概述

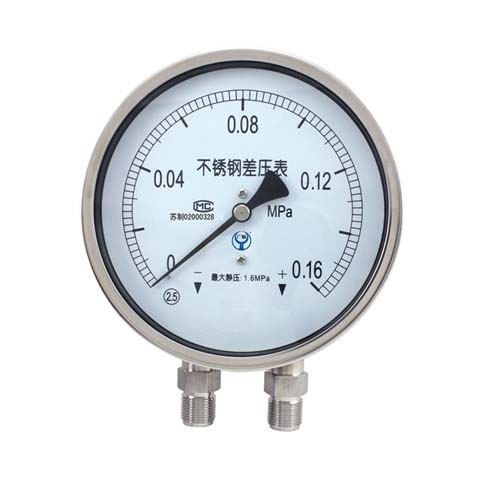

  不锈钢差压表结构全部采用不锈钢制成，其中的测量系统（双波纹管及连接部件）、导压系统（包括接头、导管等）采用特种奥氏体不锈钢制成，具有较强的耐腐蚀及抗工作环境侵蚀影响。仪表整体结构设计合理、工艺先进、具有体积小、重量轻、稳定性好、使用寿命长、外观新颖、适应性强等优点。仪表接头的连接形式有平行式（可直接与三阀组连接）和斜式两种，能够适应不同用户的配套安装。

  差压表原理：
本仪表同时感受高低压力，通过内部转换机构使高低压力的差值由指针直接指示出来。适用于测量同一压力源或不同压力源的非结晶和凝固、有或无腐蚀性的液体、气体或蒸汽等介质的压力差值。有极高的工作可靠性、稳定性和抗腐蚀性。

 差压表用途：
本仪表广泛应用于化工、化纤、冶金、电力、水利、电厂发电机组、核电等工业部门的工艺流程中测量各种液(气)体介质的差压、流量等参数。在石化、电力等企业的差压测量，主要用在如离心机、压缩机润滑系统及过滤器的差压测量等关键系统中。还可用在测量鼓风机、药厂、电子厂洁净室洁净房的正负压差，暖通空调，净化空调，净化工作台，净化风淋室专用表，风速，炉压，孔板差压，汽包水位，液体放大器，液压系统，洁净空调过滤网压差的检测，环保除尘设备、空压机压差检测等部位。也可用于检测锅炉通风、气体、液体 、燃烧过程中的空气煤气比值控制、自动阀控制、血压、呼吸压力、管道和各种实验等设备的差压测量。

 差压表性能特点：

 1、仪表分为铬钢混质型结构和全不锈钢结构两类；全不锈钢结构耐腐蚀性能强；

 2、控制表为对称设计，耐静压力高，抗过载能力强；

 3、采用专用高性能弹性元件，传动误差小，指示控制精度高；

 4、有极高的工作可靠性和稳定性；

 5、控压范围在零点至满量程内连续可调；

 6、可带一位上下限报警开关输出。

■ 结构原理：
    仪表采用双波纹管结构，即两只波纹管分别安装在“工”字型支架两侧的对称位置上。“工”字型支架的上下两端分别为活动端和固定端，中间由弹簧片相连接；两只波纹管呈平行状态，分别用导管与表壳上的高低压接头相连接；齿轮传动机构直接安装在支架的固定端，并通过拉杆与支架的活动端相连接；度盘则直接固定在齿轮传动机构上。

    仪表的工作原理：基于感压元件采用两只具有相同刚度的波纹管，因此在同一被测介质下迫使其产生相同的集中力分别作用于活动支架上，由于弹簧片两侧在等力矩作用下不产生扰度，故支架还处于原始位置，这样齿轮传动机构也不动作，使指针仍指在零位。

   当施加不同压力（一般高压端高于低压端）时，两波纹管作用在活动支架上的力则不相等，使分别产生相应的位移，并带动齿轮传动机构传动并予放大，由指针偏转后指示出两者之间的差压值。


■ 主要技术指标：
1.差压的测量范围、公称工作压力、精确度等级及接头螺纹尺寸：

 2.导压系统及外壳等材质：

 3.使用环境温度：-40～70℃
4.重量：约1.5kg
5.仪表外壳防护等级：IP54
6.仪表技术性能符合企业标准Q/YXBM831-1997《不锈钢差压表》
7.抗工作环境振动：V.H.3级
