顶装(底装)远传型磁性翻板液位计可用于各种塔、罐、槽、球形容器和锅炉等设备的介质液位测量。该磁翻板液位计系列可以做到高密封、防泄漏和适应高压、高温、腐蚀性条件下的液位测量。全过程测量无盲区,显示醒目,读数直观。特别是现场指示部分,由于不与液体介质直接接触,所以对高温、高压、高粘度、有毒、有害、强腐蚀性介质,更能显示其优越性。因此,它比传统的玻璃管式、板式液位计具有更高的可靠性、安全性、先进性、实用性。该液位计最显著特点是液体介质与指示器完全隔离,所以在任何情况下都非常安全、耐用,而且各种型号的液位计配上液位报警、控制开关,可实现液位或界位的上、下限越位报警控制或联锁；配上干簧芯片组液位变送器,可将液位、界位信号转换成二线制4,20mADC标准信号,传输给计算机、调节器、液位数显仪,实现远距离指示、检测、记录与控制,该系列液位计广泛用于：石油、化工、冶金、制药、食品、电力等各种生产过程中的液位测量与控制。

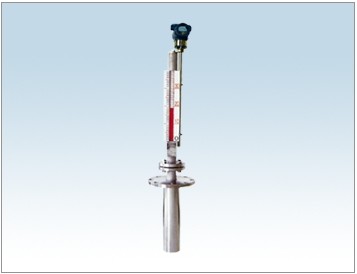

       顶装(底装)远传型磁性翻板液位计由本体(由上、下导管组成)、翻板箱(由红、白双色磁性小翻板组成)、浮子(由磁体、顶杆、浮筒 组成)、以及液位变送器等组成，其结构如图所示。工作原理为:容器内的浮筒(按不同介质和压力针对研制)， 在下导管中随液面高度的变化而上下浮动并通过顶杆使磁体在上导管内上下移动，促使本体外的翻板翻动 并显示红、白颜色来指示液面高度，同时液位变送器将液位信号传送至控制中心进行液位指示和控制，也 可通过计算机进行集中监控。


 顶装(底装)远传型磁性翻板液位计主要技术指标

  1、 量程范围(mm):300～6000
  2、 介质密度(g/cm3):0.5～2

  3、 工作温度(℃):-40～350

  4、 压力等级(MPa):≤32

  5、 测量精度(mm):≤±10

  6、 远传距离(m):1000
