(1)V锥流量计流体名称

(2)管道内外径(mm)

(3)选用V锥流量传感器的型式

(4)刻度流量单位(kg/h，t/h，m3/h，Nm3/h)

(5)常用流量、最小流量、最大流量

a.V锥流量计在工作状态下

b.在标准状态下(介质为气体时应该说明流量的标准状态)

(6)工作压力(MPa)

(7)V锥流量计流体温度(℃)：最高、最低、常用的温度

(8)流体密度(kg/m3)

a.在工作状态下

b.在标准状态下(介质为气体时应该说明密度值的状态)

(9) 流体粘度(Pa·s)

(10) 相对湿度

(11) 气体成分：容积百分比(用于二种以上的混合气体)

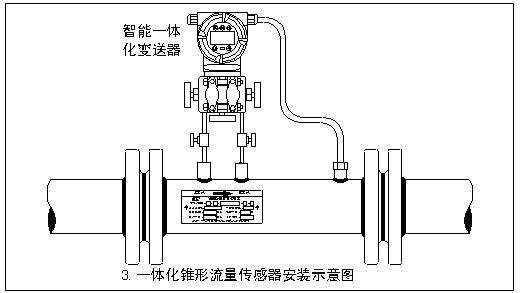

(12) 传感器的安装方式

a.水平

b.自下而上

(13) 管道法兰

a.按法兰标准规范,代号为提供法兰标准及型号

b.乙方设计提供法兰图纸

注意：

·测量水和水蒸汽须提供(1)、(2)、(4)、(5)、(6)、(7)、(12)

·测量一般气体须提供(1)～(13)

·测量一般溶液及油类须提供(1)、(2)、(4)、(5)、(6)、(7)、(8)、(9)、(12)、(13)

·各项数据必须填写工艺设计的一个具体数值，请勿填写由大约多少的某一段范围。

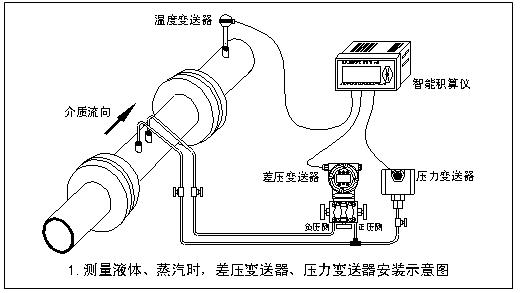

 注：V锥流量计需选配：差压变送器、三阀组、针型阀、冷凝罐、冷凝圈、压力变送器、温度变送器、智能计算仪
