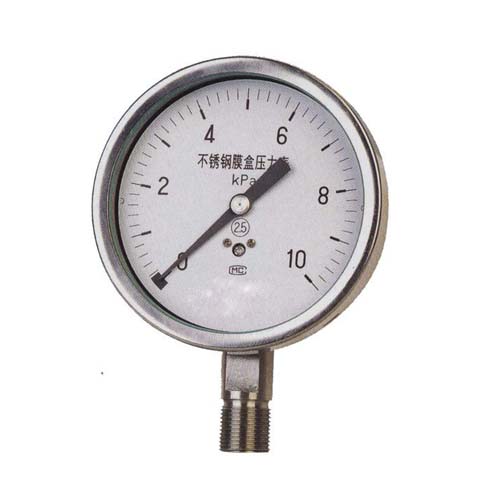

不锈钢膜盒压力表参照原膜盒压力表的结构特点而研制的具有耐腐蚀作用的微压表，应用于锅炉通风和气体管道等设备上，在耐腐要求较高的工艺流程中测量各种气体介质的微压和负压，为国内用户对引进的国外先进技术设备中同类仪表实现国产化的理想配套产品。

不锈钢膜盒压力表结构原理

    仪表由测量系列(包括接头、波纹膜盒等)，传动机构(包括拨杆机构、齿轮传动机构)，指示部件(包括指针与度盘)和外壳(包括表壳、衬圈和表玻璃)所组成。仪表的工作原理是基于波纹膜盒在被检测介质的压力作用下，其自由端产生相应的弹性变形，再经齿轮传动机构的传动并予放大，由固定于齿轮轴上的指针逐将被测值在度盘上指示出来。

不锈钢膜盒压力表技术参数

仪表外径：60、75、100、150

精度：2.5% 1.6%

使用环境条件：-25～55℃，相对湿度不大于80%

温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.4%/10℃。

抗工作振动：V·H·3级

使用环境条件：-25～55℃，相对湿度不大于80% 。

抗工作环境振动：V.H.3级
