温度远传监测仪简介

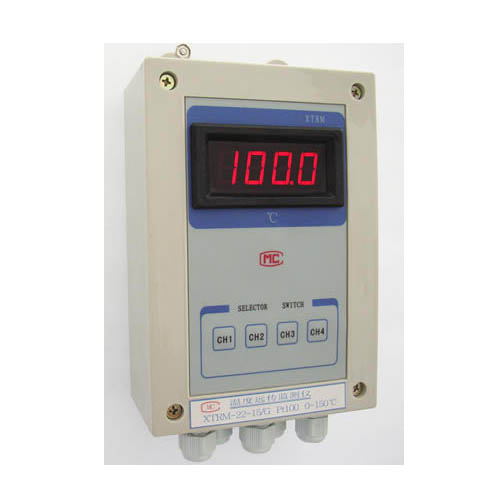

    金湖宏创XTRM温度远传监测仪采用先进的微处理器进行智能控制，适用于温度、湿度、压力、液位、瞬时流量、速度等多种物理量检测信号的显示控制，可巡回检测多路测量信号。并能对各种非线性输入信号进行高精度的线性校正。智能数字控制，量程可自由设定。控制输出有二种：各路轮回报警输出/ 远传变送输出；多路比较后最高测量点作为输出（远传变送输出）。输入/输出回路均采用光电隔离，具有良好的抗干扰能力。具有高亮度LED数码显示、指针表头显示二种。整机采用壁挂式结构（长×宽×高=160×110×70mm），安装十分简便。

温度远传监测仪维修及调试

    产品如果发现仪表已不能正常工作，仪表输出电流超过20mA。多数情况是传感器开路所致，也可能是传感器与保护套管的绝缘电阻下降引起（隔离型仪表能防止该故障）。

   如果一路输入短路，不会影响仪表工作。当按键选择该回路时，输出电流小于4mA，表头指示低于零点。

温度远传监测仪调试步骤

   定期校验仪表时需要校正仪表误差，可按下述步骤进行调试：（以四回路Pt100输入量程0～150℃为例）

   打开仪表面板，按图接通电源。首先在第一回路输入端接标准电阻箱，并调试到100Ω，其余回路输入端短路。

   调节电位器W11，使输出为4mA然后将电阻设置到157.31Ω时再调节W12使输出为20mA，该步骤要反复多次，直止达到满意的精度范围。

   将标准电阻箱接到第二路，采用步骤2的方法调试调零电位器W21和满量程电位器W22，使输出分别为4mA和20mA即可，调试第二回路时，其余输入回路也应短路。

   将标准电阻箱分别接到第三、第四回路，重复步骤2。分别调整电位器W31、W32和W41、W42，则全部四个回路完成调整
