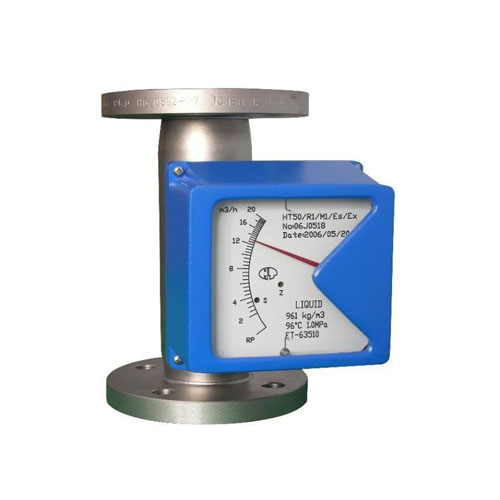

概述：

      垂直安装金属管浮子流量计采用可变面积式测量原理，适用于测量液体，气体。全金属结构，有指示型、电远传型、耐腐型、高压型性过滤器和特殊规格品种。广泛应用于，石油、化工、发电、制药、食品、水处理等。复杂，恶劣环境条件，及各种介质条件的流量测量过程中。

技术性能：

1.      设计合理，工作可靠，指示器部分属于免修部件，耐腐蚀、耐高温、高压，防尘、防滴、防爆。
根据用户要求可同时指示标准状态流量和实际工作状态的流体流量（根据用户提供、流量、温度、密度、压力等参数由计
算机计算完成）亦即可作2-3种刻度指示，输出信号和刻度一致而且线性。

2.      输出模拟信号0-10mA、4-20 mA或0-20 mA可配我厂模拟信号-频率转换器，输出频率信号并可显示累积流量。

3.      管道与流量传感器连接有多种形式的结构和尺寸为方便设计院设计，基型流量传感器安装高度为250mm,过滤器安装高度
为100mm和50mm二种，亦可按客户要求定制。

4.      流量传感器除基材1Cr18Ni9Ti外亦可选用0Cr18Ni9Ti ; 0Cr18Ni12Mo2Ti(钼二钛)；镍基合金（hastelloy哈氏合金）
如0Cr16 Ni60Mo16W4;内衬聚四氟乙烯（PTFE）4F或46F、玻璃、橡胶等。

5.      流量计耐高温可达400℃，小口径耐压可达10MPa以上。

6.      为防止测量气体或蒸汽时，浮子的跳动产生的误差专门设计了阻尼器，亦可适用于较大脉动的流体测量。

7.      流量计的进出口位置有：下-上；左-右（平）；右-左（平）；下-上横；下横-上横；

测量原理：
       垂直安装金属管浮子流量计(金属管浮子流量计)为变面积式流量计，即在流量计的垂直测量管中，当流体向上流经管子时，浮子向上移动，在某一位置浮子所受升力与浮子重力达到平衡，此时浮子与孔板（或锥管）间的流通环隙面积保持一定。环隙面积与浮子的上升高度成比例，即浮子的某一高度代表流量的大小。浮子上下移动时，以磁耦合的形式将位置传递到外部指示器，使指示器的指针跟随浮子移动，并借助凸轮板使指针线性地指示流量值的大小

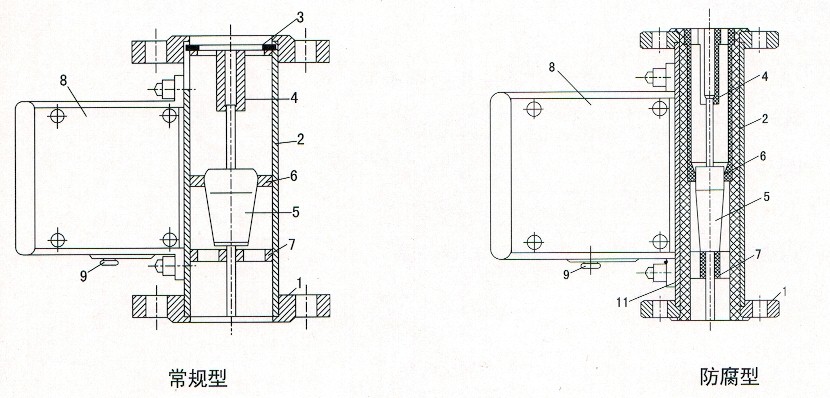

产品结构尺寸图：




技术参数

测量范围:水（20℃）1-200000 l／h 空气（20℃，0．1013MPa）0．03－4000m3／h 参见流量表，特殊流量可订制

量程比：标准型10：1 特殊型20：1

精度： 标准型1．5级 特殊型1．0级

压力等级：标准型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa

特殊型在选型和订货前应与工厂协商

压力损失：7kPa-70kPa

介质温度：标准型：－80℃-＋200℃：PTFE：0℃－85℃

高温型：最高可达400℃

环境温度：液晶型－30℃－+85℃

指针型－40℃－+120℃

连接形式：标准型：DIN2501标准法兰

特殊型：由用户指定的任意标准法兰或螺纹

电缆接口：M20×1．5

供电电源：标准型24VDC二线制4－20mA（10．8VDC－36VDC）

交流型：85－265VAC ? ?50HZ

防护等级：IP65

防爆标志：本安型iaⅡCT6 隔爆型dⅡCT6

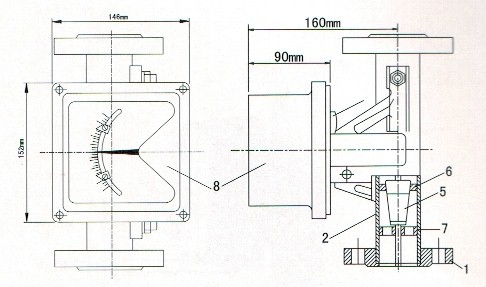

安装尺寸图：







      各项性能指标均不低于国外同类产品。

     根据用户需要有指示型；电远传；上下限报警装置；现场累积显示；保温；冷却夹套；并备有各种规格式样的过滤器，安
装高度可由客户定。

  我公司专门为用户生产各种特殊规格、特殊用途的流量计，请与我公司联系。
