专业测量直角弯头热电偶技能介绍
关键字：直角弯头 热电偶 技能 日期：2017-3-20 15:52:11
|

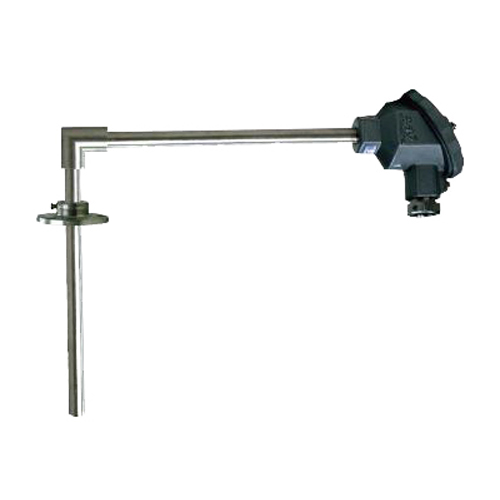

直角弯头热电偶概述;
直角弯头热电偶工业用装配式热电偶作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从0℃～1800℃范围内的液体、蒸汽和气体介质以及固体的表面温度。
直角弯头热电偶主要技术参数
电气出口：M20x1.5,NPT1/2
精度等级：I 、 II?
防护等级：IP65
公称压力：常压
直角弯头热电偶原理;
直角弯头热电偶的热电动势将随着测量端温度升高而增长，热电动势的大小只和热电偶导体材质以及两端温差有关，和热电极的长度、直径无关。主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构，并配以各种安装固定装置组成。适用于生产现场存在高温高压场所的温度测量与控制。是炼油厂、高压聚乙烯等不可缺少的温度装置。对热电偶接线盒有影响，或不宜直接水平及垂直安装场合。
直角弯头热电偶型号及规格
|
型号
|
分度号
|
测温范围℃
|
保护管材料
|
热响应时间
|
规格
(L×l)
|
|
WRN-530
WRN 2-530
|
K
|
0～800
|
1Cr18Ni9Ti
|
＜90S
|
300×150
350×200
400×250
450×300
500×350
550×500
600×450
650×500
|
|
WRE-530
WRE2-530
|
E
|
0～600
|
|
WRN-530
WRN2 -530
|
K
|
0～800
|
|
WRE-530
WRE2 -530
|
E
|
0～600
|
热电偶 I 级按协议订货。 |
|
|
|
|
