概述

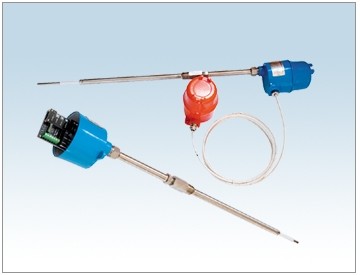

       射频导纳物位开关在通用型的基础上外加不锈钢防护管，能够承受物料冲击，主要应用于粉煤灰、固体颗粒、液体、粘附性物料的测量。该产品防挂料电路设计能消除传感器上和容器内壁上的挂料或因结垢造成的测量误差，有效提高了检测精确性和可靠性，使该产品尤其适用于电厂除尘器灰位控制、灰库料位等控制。产品由电子线路产生一个小功率射频信号于探头上，探头作为敏感元件，将来自物位介电常数引起的信号变化反馈给电子线路；由于这些变化包括容量和电导量的变化，因而电子线路处理的是容抗和阻抗的综合变化信号；进行处理后改变继电器的输出状态。本系列物位开关测量精度高，免维 护，使用成本低。产品广泛应用于石化、食品、冶金、电力、 矿业、水利、制药等领域。

射频导纳物位开关快速校准攻略：

1、将探头和表头按正确方法连接好，接上电源。注意电源电压是否正确。预热3分钟。

2、仪表面板上的3个电位器可调范围在8点钟到4点钟范围，不能360度旋转，否则损坏电位器。绿灯代表正常状态，红灯代表报警状态。

3、电位器F—代表细调(简称F)：电位器C——代表粗调(简称C)；电位器DLY—代表延时输出(简称DLY)：延时时间0-30秒)，可任意设置或关闭。

4、一般情况，将失电保护(FALLSAFE)插片放在L的位置上，关闭延时(逆时针旋转到底)。

5、将F放在l2点钟的位置上，调节C，在10---2点钟位置左右打到临界点(先顺时针绿灯翻转到红灯，再逆时针红灯翻转到绿灯的位置)，此位置称为监界点。如果通电后已经是红灯，则逆时针调节C，当红灯变为绿灯时，即为临界点。

6、再顺时针调节F，找到一个更加精确的临界点。此时应显示绿灯状态。

7、(a)如果是应用于粉灰系统，则把F从临界点位逆时针旋转20度左右即可。

   (b)如果是应用于输煤系统，则把C从临界点位顺时针旋转10度左右即可。
