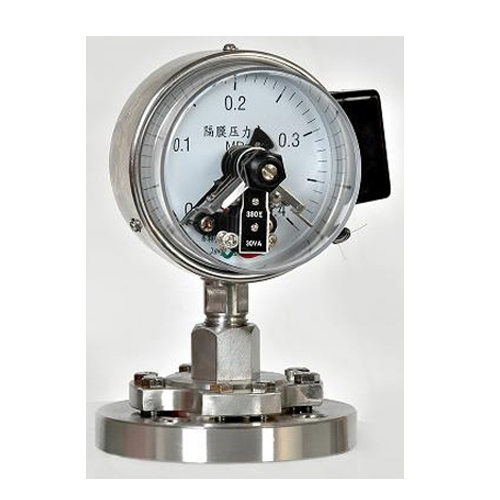

不锈钢隔膜压力表概述

       YM系列隔膜压力表气体密度继电器为耐振型，具有指示、控制一体化、高精度、高安全性、高可靠性、良好的密封性和较强的环境适应能力等特点，为电力行业中的高压电气设备的安全运行提供了新颖检测控制仪表。适用于测量具腐蚀性、高粘度、易结晶、易凝固，温度较高的液体、气体或颗粒状固体介质的压力以及必须避免测量介质直接进入压力仪表和防止沉淀物积累且易清洗的场合。隔膜压力表主要用于石油、化工、化纤、染化、制药、制碱食品等工业部门。


不锈钢隔膜压力表结构原理


    当测量介质的压力P作用于隔膜，则隔膜产生变形，压缩压力仪表测压系统的密封液，使其形成P－△P的压力国。当隔膜的刚性足够小时，则△P也很小，压力仪表测压系统形成的压力就近于测量介质的压力。控制器由密度检测系统和触点装置组成。

    采用带温度补偿的压力测量方式,对密封容器中SF6气体在某一密度值所对应的压力值进行检测和控制,实现对气体密度监测的目的.

    在密封容器中,某一温度(20℃)下的SF6气体压力值可视作该温度(20℃)下的气体密度值.我们把20℃时气体压力值作为其对应密度的代表值,并均以此作为标度值.当环境温度变化时,由温补元件补偿因温度变化所引起的气体压力变化值.因此,只要SF6气体密度不变,继电器的指示值也不变.

    密度检测系统由敏感元件、传动机构、温补元件和指示装置等构成。当气体密度变化时，通过敏感元件的位移，经传动机构转换成指示值。当环境温度变化影响，则由温补元件进行补偿修正。

    触点装置在当SF6气体密度降到某一设定值时，按预先设定值，立即正确、可靠地发出报警和闭锁控制信号，以确保高压电气设备的正常安全运行。
