炉壁热电偶的选型和安装方法
关键字：炉壁热电偶（阻）,炉壁热电偶,炉壁热电阻 日期：2013-5-27 15:19:05
|
炉壁式热电偶主要适用于电厂锅炉炉壁、管壁及其它圆柱体表面温度。
炉壁式热电偶一般采用直径Φ4或者Φ5的铠装热电偶原件作为测温探头。
炉壁式热电偶选型：
☆ 型号
☆ 测温范围
☆ 测量端形式：绝缘式和接壳式
☆ 长度
☆ 精度等级
☆ 管壁或炉壁直径
安装方法
测量端用螺钉、抱箍或者直接焊接于炉壁（采用热电阻原件时不宜采用焊接式）等方式将测温探头与导热板表面紧紧贴合在一起，M8螺钉紧固注。
选型时应注明R大小（即管壁或炉壁直径）

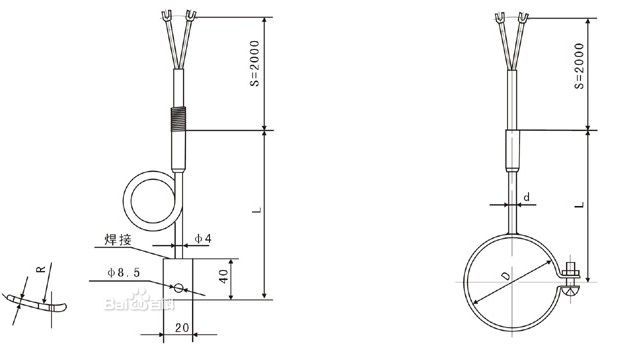

炉壁热电偶底部安装图
.jpg)
炉壁热电偶接触块安装图
|
|
|
|
|
