现场锅炉专用热电偶-炉壁热电偶
关键字：炉壁热电偶（阻）,炉壁热电偶,炉壁热电阻 日期：2014-2-21 17:12:10
|
.jpg)

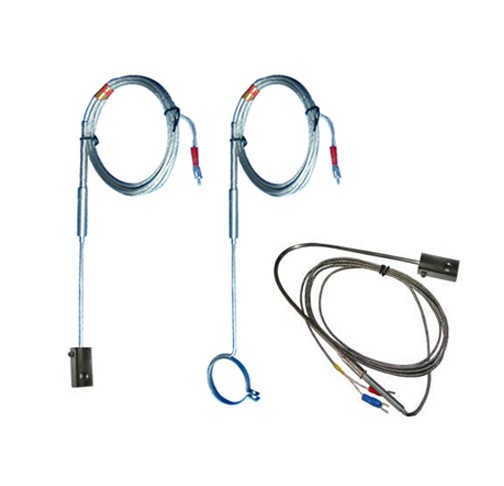

炉壁热电偶适合于电厂锅炉炉壁、管壁及其它圆柱体表面测温。
炉壁热电偶是采用直径Φ4或者Φ5的铠装热电偶原件作为测温探头，测量端用螺钉、抱箍或者焊接（采用热电阻原件时不宜采用焊接式）等方式将测温探头与导热板表面紧紧贴合在一起，导热板的另一面有与被测面相同的曲面，导热板被焊在或者卡箍紧紧与被测炉壁相贴，即可测得炉壁或者管壁的温度。
安装方法
直接焊接于炉壁，M8螺钉紧固
炉壁热电偶接触块安装图
炉壁热电偶底部安装图
|
|
|
|
|
