小口径(小流量)电磁流量计如何在管道上安装结构图
关键字：小口径(小流量)电磁流量计,小口径流量计,电磁流量计 日期：2013-7-26 18:01:58
|
小口径电磁流量计有一体型和分体型二种组合形式，输出级皆采取电隔离，可方便地后位仪表配套，实现对流量的记录、控制和调节等功能。同时，流量计配备RS485通讯接口，可与计算机互联。
每套产品均按定货要求的流量用水进行实流标定，通常无须作任何调整即可投入使用。
应安装在水平管道较低处和垂直向上处，避免安装在管道的最高点和垂直向下处；
应安装在管道上上升处；
在开口排放管道安装，应安装在管道的较低处；
若管道落差超过5m时，在传感器的下游安装排气阀；
应在 传感器的下游安装控制阀和切断阀，而不应安装在传感器上游；
传感器绝对不能安装在泵的进出口处，应安装在泵的出口处；

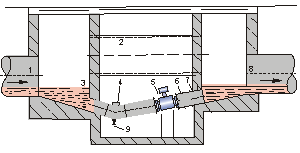

在测量井内安装流量计的方式
|
1、入口
|
2、溢流管
|
3、入口栅
|
4、清洗孔
|
|
5、流量计
|
6、短管
|
7、出口
|
8、排放阀
|
