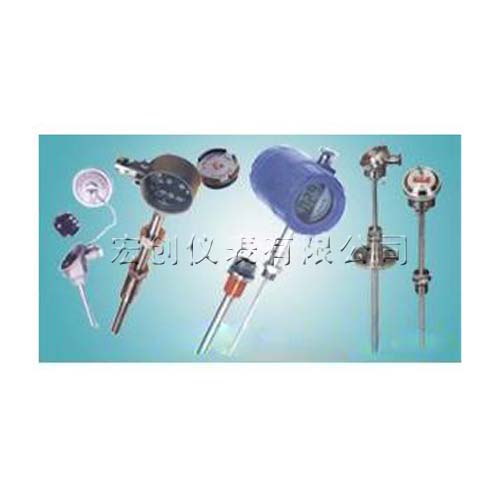

一体化防爆热电阻的输出为统一的4～20mA信号； 通常和显示仪表、记录仪表、电子计算机等配套使用，输出4-20mA，直接测量生产现场存在碳氯化合物等爆炸物的-200℃-1300℃范围内液体、蒸汽的气体 质以及固体表面温度。可与微机系统或其它常规仪表匹配使用。也可用户要求做成防爆型或防火型测量仪表带温度变送器热电阻又称一体化防爆热电阻，一体化防爆热电阻是指在热电阻的防水或隔爆接线盒内装入放大变送模块（即温度变送器），与传感器连接形成一体化，输出标准4-20mA 电流信号或也可以输出0-5V或1-5V的电压信号。通常和显示仪表、记录仪表、电子计算机等配套用，直接测量各种生产过程中的0度-500度范围内的液体、蒸汽和气体介质以及固体表面温度。

  使用：

1、为了使热电阻的测量端与被测介质之间有充分的热交换,应合理选择测点位置,尽量避免在阀门,弯头及管道和设备的死角附近装设热电阻.

2、带有保护套管的热电阻有传热和散热损失,为了减少测量误差,热电偶和热电阻应该有足够的插入深度:

(1)对于测量管道中心流体温度的热电阻,一般都应将其测量端插入到管道中心处(垂直安装或倾斜安装).如被测流体的管道直径是200毫米,那热电阻插入深度应选择100毫米;

(2)对于高温高压和高速流体的温度测量(如主蒸汽温度),为了减小保护套对流体的阻力和防止保护套在流体作用下发生断裂,可采取保护管浅插方式或采用热套式热电阻.浅插式的热电阻保护套管,其插入主蒸汽管道的深度应不小于75mm;热套式热电阻的标准插入深度为100mm;

(3)假如需要测量是烟道内烟气的温度,尽管烟道直径为4m,热电阻插入深度1 m即可.

(4)当测量原件插入深度超过1m时,应尽可能垂直安装,或加装支撑架和保护套管.

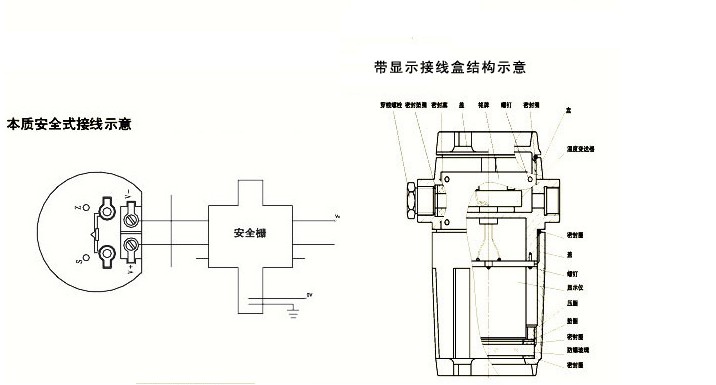

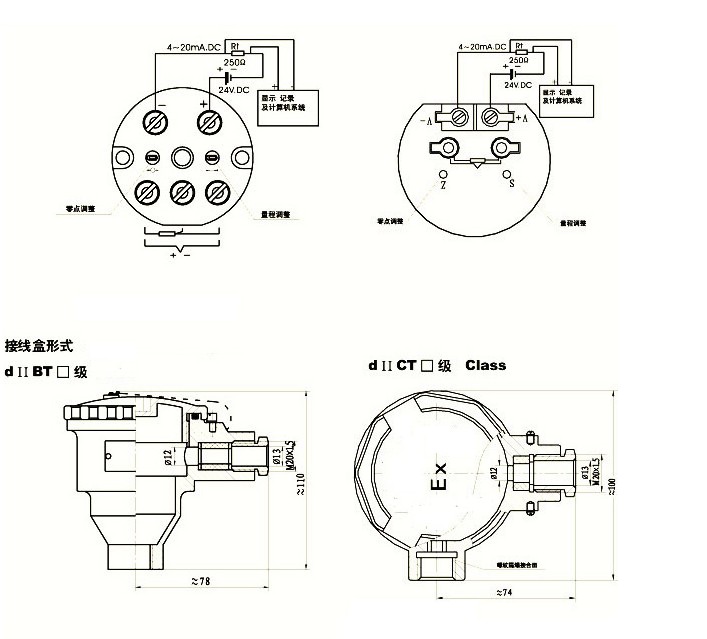

仪表接线方式
