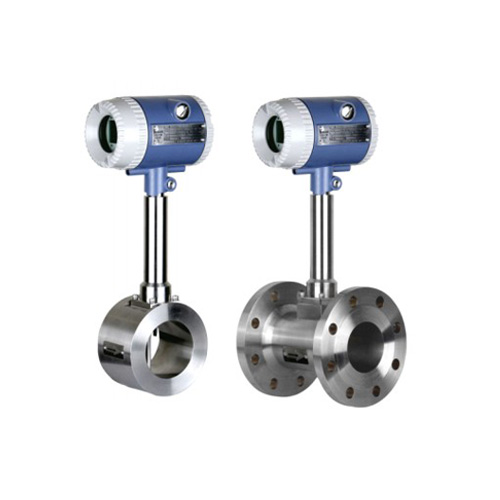

HC-LUGB系列饱和蒸汽流量计结构简单牢固，无可动部件，可靠性高 .饱和蒸汽流量计传感器差动电容设计，抗振性能好,传感器陶瓷内芯设计，工作温度范围宽.饱和蒸汽流量计外置式探头，不易堵塞，抗污性能好。
饱和蒸汽流量计测量范围宽，一般范围度可达1:15以上.饱和蒸汽流量计压损小，能量损失低,便于节能流量范围满足以下流量范围，下限可扩展到2/3处，例如15口径侧液体最低为0.3*2/3=0.2m³
参比条件下涡街流量传感器工况流量范围表
|
仪表口径
(mm)
|
液体
|
气体和蒸汽
|
|
测量范围
(m3/h)
|
输出频率范围
(Hz)
|
测量范围
(m3/h)
|
输出频率范围
(Hz)
|
|
15
|
0.3-6
|
36-446
|
2.4-36
|
260-1600
|
|
20
|
0.6-40
|
32-396
|
4-50
|
230-1360
|
|
25
|
1.2～16
|
25～336
|
8.8～55
|
190～1140
|
|
32
|
1.5-20
|
16-286
|
10-160
|
160-1090
|
|
40
|
2～40
|
10～200
|
27～205
|
140～1040
|
|
50
|
3～60
|
8～160
|
35～380
|
94～1020
|
|
80
|
6.5～130
|
4.1～82
|
86～1100
|
55～690
|
|
100
|
15～220
|
4.7～69
|
133～1700
|
42～536
|
|
150
|
30～450
|
2.8～43
|
347～4000
|
33～380
|
|
200
|
45～800
|
2～31
|
560～8000
|
22～315
|
|
250
|
65～1250
|
1.5～25
|
890～11000
|
18～221
|
|
300
|
95～2000
|
1.2～24
|
1360～18000
|
16～213
|
|
(300)
|
100～1500
|
5.5～87
|
1560～15600
|
85～880
|
|
(400)
|
180～3000
|
5.6～87
|
2750～27000
|
85～880
|
|
(500)
|
300～4500
|
5.6～88
|
4300～43000
|
85～880
|
|
(600)
|
450～6500
|
5.7～89
|
6100～61000
|
85～880
|
|
(800)
|
750～10000
|
5.7～88
|
11000～110000
|
85～880
|
|
(1000)
|
1200～1700
|
5.8～88
|
17000～170000
|
85～880
|
|
>(1000)
|
协议
|
|
协议
|
|
注：表中(300)～(1000)口径为插入式
|
型 号 与 标 记
|
说 明
|
|
HC-LUGB － □ □ □ － □ □
|
应力式涡街流量传感器
|
|
|
–
|
②
|
③
|
④
|
–
|
⑤
|
⑥
|
顺 序 号
|
|
连 接 方 式
|
1
|
|
|
|
|
|
法 兰 连 接 型
|
|
2
|
|
|
|
|
|
法 兰 卡 装 型
|
|
被 测 介 质
|
2
|
|
|
|
|
液 体
|
|
3
|
|
|
|
|
气 体 （包 括 蒸 汽）
|
|
传 感 器 公 称 通 径 DN
|
010
|
–
|
|
|
10 mm ( 非标 )
|
|
|
012
|
–
|
|
|
12.5 mm ( 非标 )
|
流
|
|
015
|
–
|
|
|
15 mm ( 非标 )
|
|
|
020
|
–
|
|
|
20 mm ( 非标 )
|
量
|
|
02
|
–
|
|
|
25 mm
|
|
|
03
|
–
|
|
|
32 mm ( 非标 )
|
传
|
|
04
|
–
|
|
|
40 mm
|
|
|
05
|
–
|
|
|
50 mm
|
感
|
|
06
|
–
|
|
|
65 mm
|
|
|
08
|
–
|
|
|
80 mm
|
器
|
|
10
|
–
|
|
|
100 mm
|
|
|
12
|
–
|
|
|
125 mm
|
壳
|
|
15
|
–
|
|
|
150 mm
|
|
|
20
|
–
|
|
|
200 mm
|
体
|
|
25
|
–
|
|
|
250 mm
|
|
|
30
|
–
|
|
|
300 mm
|
内
|
|
35
|
–
|
|
|
350 mm
|
|
|
40
|
–
|
|
|
400 mm
|
径
|
|
45
|
–
|
|
|
450 mm
|
|
|
50
|
–
|
|
|
500 mm
|
|
|
|
无标记
|
无标记
|
脉冲输出标准流量范围
|
|
K
|
无标记
|
脉冲输出扩展流量范围
|
|
|
B
|
防爆
|
|
|
M
|
电流输出 DC4 ～ 20mA
|
|
|
X
|
就地显示 24V 供电工况各种参数
|
|
|
XM
|
就地显示 24V 供电三线制电流输出
|
|
|
BM
|
防爆，电流输出 DC4 ～ 20mA
|
仪表口径的确定和安装要求
1． 仪表在在管道上可以水平、垂直或倾斜安装；
2． 测量气体时，在垂直管道安装仪表，气体流向不限。但若管道内含少量液体，为了防止液体进入仪表测量管，气流应自下而上流动；
3． 测量液体时，为了保证管内充满液体，所以在垂直或倾斜管道安装仪表时，应该保证液体流动方向从下而上。若管道内含少量气体，为了防止气体进入仪表测量管，仪表应安装在管线的较低处；
4． 测量高温、低温介质时，应注意保温措施。转换器内部（表头壳体内）高温一般不应超过70℃；低温易使转换器内部出现凝露，降低印制电路板的绝缘阻抗，影响仪表正常工作；
5．测液体直管段必须按要求，测气体的直管段可适当放宽
6．测饱和蒸汽干度必须达到75%，再低影响的是精度.介质要单相介质，否则影响的也是精度。
7．测液体要求无脉动流，如有可尽量加长直管段，最好表前段有拐弯
8．表的前端直管段不够且必须安装阀门最好安装球阀或闸阀，不要安装蝶阀
|
绝压
（Mpa）
|
0.2
|
0.3
|
0.4
|
0.5
|
0.6
|
0.7
|
0.8
|
0.9
|
流
量
单
位
|
|
温度
（℃）
|
120
|
134
|
144
|
152
|
158
|
165
|
170
|
175
|
|
密度
（kg/m3）
|
1.13
|
1.65
|
2.17
|
2.67
|
3.17
|
3.71
|
4.06
|
4.66
|
|
通径
DN（mm）
|
流 量 范 围
|
Kg/h
|
|
15
|
6.5~42
|
7.2~54
|
8.3~66
|
9~79
|
9.7~92
|
10.1-105
|
10.85115
|
11.3~129
|
|
20
|
11.5~74
|
12.8~96
|
14.7~118
|
16~141
|
17.3~163
|
17.9-186
|
19.2-206
|
20.1~230
|
|
25
|
18~115
|
20~150
|
23~185
|
25~220
|
27~255
|
28-290
|
30-320
|
32~360
|
|
32
|
30~190
|
34~245
|
37~300
|
41~360
|
44~415
|
47-470
|
49-530
|
52~585
|
|
40
|
46~295
|
52~385
|
58~475
|
64~560
|
68~650
|
73-740
|
77~830
|
81~910
|
|
50
|
72~460
|
82~600
|
91~740
|
100~880
|
110~1020
|
110~1160
|
120~1290
|
130~1430
|
|
65
|
121~775
|
138~1010
|
154~1250
|
170~1480
|
180~1720
|
190~51950
|
200~52180
|
210~2410
|
|
80
|
0.18~1.17
|
0.21~1.55
|
0.23~1.90
|
0.26~2.20
|
0.27~2.60
|
0.29~52.96
|
0.31~53.30
|
0.32~3.65
|
t/h
|
|
100
|
0.29~1.85
|
0.33~2.40
|
0.36~2.96
|
0.40~3.50
|
0.43~4.10
|
0.46~54.62
|
0.48~55.16
|
0.51~5.71
|
|
125
|
0.45~2.86
|
0.51~3.75
|
0.57~4.65
|
0.63~5.47
|
0.67~6.36
|
0.71~57.22
|
0.75~8.06
|
0.79~8.92
|
|
150
|
0.65~4.12
|
0.74~5.40
|
0.82~6.66
|
0.90~7.88
|
0.96~9.16
|
1.02~10.4
|
1.08~11.6
|
1.14~12.8
|
|
200
|
1.15~7.13
|
1.31~9.60
|
1.46~11.8
|
1.60~14.0
|
1.71~16.3
|
1.82~18.5
|
1.92~20.6
|
2.02~22.8
|
|
250
|
1.79~11.4
|
2.05~15.0
|
2.28~18.5
|
2.50~21.9
|
2.67~25.4
|
2.84~28.9
|
3.01~32.3
|
3.16~35.7
|
|
300
|
2.58~16.5
|
2.95~21.6
|
3.28~26.6
|
3.60~31.5
|
3.84~36.6
|
4.10~41.6
|
4.33~46.4
|
4.55~51.4
|
|
350
|
3.51~22.4
|
4.02~29.4
|
4.46~36.3
|
4.90~42.9
|
5.23~50.0
|
5.67~56.6
|
5.90~63.2
|
6.20~70.0
|
|
400
|
4.58~29.3
|
5.25~38.4
|
5.83~47.4
|
6.40~56.0
|
6.83~65.1
|
7.28~74.0
|
7.70~82.6
|
8.10~91.4
|
|
450
|
5.80~37.1
|
6.64~48.6
|
7.37~60.0
|
8.10~70.9
|
8.65~82.4
|
9.21~93.6
|
9.74~105
|
10.2~116
|
|
500
|
7.16~45.8
|
8.2~60.0
|
9.10~74.0
|
10.0~87.5
|
10.7~102
|
11.4~116
|
12.0~129
|
12.7~143
|
|
绝压
（Mpa）
|
1
|
1.2
|
1.4
|
1.6
|
1.8
|
2.0
|
2.5
|
3
|
流
量
单
位
|
|
温度
（℃）
|
179
|
187
|
195
|
201
|
206
|
212
|
223
|
235
|
|
密度
（kg/m3）
|
5.15
|
6.13
|
7.10
|
8.08
|
9.06
|
10.1
|
12.5
|
15
|
|
通径
DN（mm）
|
流 量 范 围
|
Kg/h
|
|
15
|
11.9~141
|
12.9~165
|
13.7~191
|
14.7~213
|
16.5~239
|
18.4~266
|
22.8~329
|
27.4~395
|
|
20
|
21.1~250
|
23~294
|
24.3~339
|
26.2~378
|
29.4~424
|
32.8~473
|
40.6~585
|
48.7~702
|
|
25
|
33~390
|
36~460
|
38~530
|
41~590
|
46~662
|
51~738
|
64~913
|
76~1096
|
|
32
|
54~640
|
59~750
|
63~860
|
67~970
|
75~1088
|
84~1213
|
104~1501
|
124~1801
|
|
40
|
85~1000
|
92~1170
|
98~1350
|
110~1520
|
123~1704
|
137~1900
|
170~2352
|
204~2822
|
|
50
|
130~1560
|
140~1840
|
150~2110
|
160~2380
|
179~2669
|
200~2975
|
248~3682
|
298～4418
|
|
65
|
220~2640
|
240~3100
|
260~3560
|
280~4010
|
314~4496
|
350~5012
|
433~6203
|
520~7444
|
|
80
|
0.34~4.00
|
0.37~4.70
|
0.39~5.39
|
0.42~6.08
|
0.47~6.82
|
0.53~7.60
|
0.65~9.41
|
0.78~1.13
|
t/h
|
|
100
|
0.53~6.25
|
0.57~7.34
|
0.61~8.42
|
0.65~9.50
|
0.73~10.7
|
0.81~11.8
|
1.00~14.7
|
1.20~17.6
|
|
125
|
0.83~9.77
|
0.90~11.5
|
0.96~13.2
|
1.02~14.8
|
1.14~16.6
|
1.27~18.5
|
1.57~22.9
|
1.88~27.5
|
|
150
|
1.19~14.1
|
1.29~16.5
|
1.38~18.9
|
1.47~21.4
|
1.65~24.0
|
1.84~26.8
|
2.28~33.1
|
2.74~39.7
|
|
200
|
2.12~25.0
|
2.29~29.4
|
2.46~33.7
|
2.61~38.0
|
2.93~42.6
|
3.27~47.5
|
4.05~58.8
|
4.86~70.5
|
|
250
|
3.31~39.1
|
3.58~45.9
|
3.84~52.6
|
4.08~59.4
|
4.57~66.6
|
5.09~74.3
|
6.30~91.9
|
7.56~110
|
|
300
|
4.77~56.3
|
5.16~66.1
|
5.53~75.8
|
5.88~85.5
|
6.59~95.9
|
7.35~107
|
9.10~132
|
10.9~159
|
|
350
|
6.49~76.6
|
7.02~89.9
|
7.52~103
|
8.00~116
|
8.97~131
|
10.0~146
|
12.4~180
|
14.9~216
|
|
400
|
8.48~100
|
9.17~117
|
9.82~135
|
10.4~152
|
11.7~170
|
13.0~190
|
16.0~235
|
19.2~282
|
|
450
|
10.7~127
|
11.6~149
|
12.4~171
|
13.2~192
|
14.8~216
|
16.5~241
|
20.4~298
|
24.5~357
|
|
500
|
13.3~156
|
14.3~184
|
15.4~211
|
16.3~238
|
18.3~266
|
20.4~297
|
25.2~367
|
30.3~441
|
|
