HC-LD系列插入式电磁流量计用来测量导电的液体，HCLD系列插入式电磁流量计特别适用于大口径的管道测量，插入式电磁流量计广泛应用于石油、化工、冶金、电力、造纸、食品、水处理等行业。
插入式电磁流量计概要：
传感器是测量流体流速仪表。它是应用法拉第电磁感应定律的原理制成的流速测量仪表。
用一个长杆将一个小的电磁流量传感器插入到被测管道中规定的位置，导电流体垂直流过传感受器的工作磁场，相当于导体在磁场中作切割磁力线运动。根据法拉第感应定律可知，在电极上将感应出势。
特点
插入式电磁流量计在大管道流体流量检测中，具有显著的安装优势。特别在大于直径300的管道上具有绝对的价格优势。
● 转换器部分采用优化设计，结构紧密，容易电气安装，调换方便，容易变更测量范围。
● 应用“自动化归零”原理，消除电化干扰信号，零点自稳。输出信号与流速成线性关系。
● 传感器和转换器具有多种防护等级，有适应于潜水的IP68等级。
● 适合于水，污水。酸。强碱等导点率﹥5 uS/cm 的液体流量检测。特别适用于供水排水管道的流量测量。
● 由于没有任何可移动部分，插入式电磁流量计通用性很广。
● 对液体没有压力损失，由于结构的特别设计，可防止杂物的堵塞。
● 可进行在线带坼装。

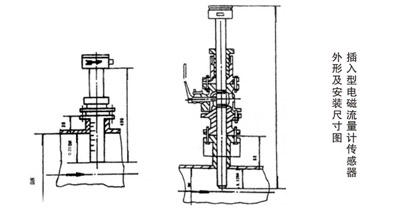

插入式电磁流量计外形尺寸：
| 型 号: |
HC-LD系列
|
| 口 径: |
DN350 - DN2000 |
| 精 度: |
± 1.5%测量值标准 ±1.0%测量值特殊 ± 0.5%测量值高精度
|
| 最低导电率 : |
5μs/cm
|
| 测量范围 : |
推荐使用范围： 0.5m/s～10m/s连续可调
最大使用范围：0.2m/s～15m/s连续可调
|
| 介质温度 : |
-20- +150℃ |
| 环境温度 : |
-20- +60℃ |
| 流体压力 : |
≤ 1.6MPa |
| 防护等级 : |
传感器 转换器
IP67 IP67
IP68 IP67
|
| 材 质: |
探头材质为 304不锈钢, 电极材质为316不锈钢,绝缘层为PTFE.
|
| 电气接口 : |
M20×1.5,1/2〞NPT
|
| 显示方式 : |
标准双线液晶显示 ,可同时显示瞬时和累积流量。
|
| 电 源: |
220VAC 50HZ 24VDC
|
| 防爆等级： |
Exd[ia]iam ll CT5
|
| 信号输出： |
1、开关量可设为： 脉冲输出（最高1000HZ）；
高 /低流量报警；
空管报警；
流量方向示意；
故障报警；
2、电流输出：4-20mA输出。
|
| 组态方式： |
1、通过三个手动键现场组态。
2、通过遥控器现场组态。
3、通过手操器进行现场组态。
记忆：EEPROM不会消失之记忆体，无需电池保存。
|
插入式电磁流量计安装
传感器可以安装在运行管道上的任何位置，为了无故障工作，传感器必须完全充满介质。为保测量的准确性，上游至少留5个直径管段，下游至少留3个直径管段。在水平的管道上应避免将传感器安装在管道的底部以防止沉淀，也不应有铁磁性物质紧靠传感器，传感器应远离电磁场。不带压拆装和可带压拆装的安装方式
内部结构
1. RECDL转换器
2. 转换器外壳
3. 密封圈
4. 转换器安装板
5. 带传感器法兰的穿感外罩
6. 带法兰的焊接紧固件
7. 场线圈
8. 测量电极
9. 电源及信号电缆之电缆密封套
流量表
速度=1m/s
|
DN
|
m3/s
|
1/min
|
1/s
|
|
100
|
28.3
|
471
|
7.85
|
|
125
|
44.2
|
736
|
12.3
|
|
150
|
63.6
|
1060.3
|
17.7
|
|
200
|
113.1
|
1855.0
|
31.42
|
|
250
|
176.7
|
2945.2
|
49.09
|
|
300
|
254.5
|
4241.2
|
70.69
|
|
350
|
346.4
|
5772.7
|
90.21
|
|
400
|
452.4
|
7540
|
125.66
|
|
500
|
706.9
|
11781
|
196.35
|
|
600
|
1017.9
|
116965
|
282.74
|
|
700
|
1385.4
|
23091
|
384.85
|
|
800
|
1809.6
|
30159
|
502.65
|
|
900
|
2290.2
|
38170
|
636.17
|
|
1000
|
2827.4
|
47124
|
785.40
|
|
