概述

HC-TUF-2000S系列固定分体式超声波流量计以速度差法为原理，测量圆管内液体流量。本系列仪表采用了数字发射、数字接收、数字分析、数字输出等先进的微功耗数字化设计技术，仪表计量准确、运行可靠、更适于工业现场的需求。转换器形式有：壁挂式、盘装式、一体式；传感器形式有：插入式、管段式、外夹式。

特点
高精度测量线性度优于0.5%，重复性精度优于0.2%，测量精度优于±1%

测量范围大
选用不同型号的传感器 , 可实现口径 DN15 ～ DN6000mm 管道流量的测量

支持中英文菜单
不同版本的流量计,可支持中文或英文菜单,方便快捷

可靠性高
采用低电压、多脉冲发射电路，测量精度、使用寿命及可靠性大幅提高

抗干扰能力强
 采用双平衡信号差分发射、接收电路，有效抵御变频器，电视塔、高压线等强干扰源

强大的记忆功能
自动记忆前64日、前64月、前5年的累计流量，自动记忆前64次来电和断电时间和流量，自动记忆前64日流量计的工作状态是否正常。

基本参数：

可选配的传感器		基本型号	测量范围	流体温度	精度
标准外夹式	TS-1（小型）	HC-2000SNB1	DN15-100mm	-30℃～90℃	±1%
	TM-1（中型）	HC-2000SNB2	DN50-1000mm
	TL-1（大型）	HC-2000SNB3	DN300-6000mm
高温外夹式	THS-1（小型）	HC-2000SNB4	DN15-100mm	-30℃～160℃
	THM-1（中型）	HC-2000SNB5	DN300-1000mm
插　入　式	TC-1（标准插入）	HC-2000SNC1	DN80-6000mm	-40℃～160℃
	TLC-2（加长插入）	HC-2000SNC2
标准管段式	标准管段式	HC-2000SNG	DN15-1000mm 　 （详见附录2）	-40℃～160℃	±0.5%
电　　源	一次表DC8-36V,　二次表AC220V或DC24V
输　　入	3路4～20mA模拟输入,2路三线制PT100电阻信号输入
输　　出	隔离 RS232/RS485 输出,2 路隔离 OCT输出，1 路隔离 4-20mA 输出（ 无源 ）
通信协议	METER-BUS协议，MODBUS 协议，富士扩展协议，简易水表协议

测量组成图：

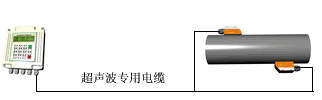

可 选 择 的 主 机	壁挂型HC-CSB-1000 用于挂墙安装 尺寸：170×180×56mm	外夹式测量图

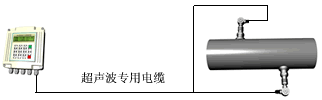

	盘装型 HC- -2000SS 用于仪表盘安装 尺寸：84×168mm	插入式测量图

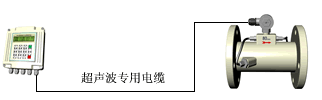

	壁挂HC-2000SB 防爆等级DⅡBT4 尺寸：285×265×90mm	管段式测量图
