HC-LZS型塑料管转子流量计锥管主要部分均由AS，ABS塑料制成，有较好的耐腐性能，具有结构合理、体积小、重量轻、锥管不易破碎等特点。可广泛应用于化工、环保、食品等工业部门。
连接方式可分为：插接、焊接、螺纹和法兰连接四种。
原理与结构
HC-LZS型塑料管转子流量计的主要测量元件为一根小端向下，大端向上垂直安装的锥形塑料管及其在内可以上下移动的浮子。当流体自下而上流经锥形塑料管时，在浮子上下之间产生压差，浮子在此差压作用下上升。当使浮子上升的力与浮子所受的重力，浮力及粘性力三的合力相等时，浮子处于平衡位置。因此，流经流量计的流体流量与浮子上升高度，即与流量计的流通面积之间存在着一定的比例关系，浮子的位置高度可作为流量量度。
安装
〔1〕安装前，应把仪表内的泡沫支撑物用工具尖嘴钳轻轻把它取出，然后重新把它安装好，在安装时，要注意橡胶垫圈是否装在接管的槽内，以防漏水。
〔2〕流量计的接口，可用配套的ＡＢＳ塑料管，或用ＰＶＣ塑料管，用专用胶水粘合连接，也可用塑料法连接后，再和金属法兰连接。
〔3〕流量计必须垂直安装，应无明显倾斜，其安装高度，应便于对浮子的读数，读数时，视线与浮子应水平。〔一般标准：需用的最佳流量为流量计最大流量的50％-70％，尽量不要用到最高数。〕
〔4〕在仪表的上下游进出口应保证有5倍仪表口径的直管段。
〔5〕被侧流体压力须稳定，如流体太力不稳定，会造成浮子波动，不能正确测量，流量计上游应设置缓冲器或定值器。
〔6〕塑料管转子流量计应垂直安装，流量计中心线与铅垂线的夹角不应超过5度。
使用
〔1〕仪表使用时，应先缓慢开启上游阀门至全开，然后用流量计下游的调节阀调节流量。仪表停止使用时应先缓慢关闭上游阀门，然后再关闭仪表下游的流量调节阀。
〔2〕仪表的示值在刻线的中见,依浮子升起的高度由浮子的标尺处读出示值。
〔3〕当锥管和浮子粘污时，应及时清洗。
〔4〕定期检查流量计的误差，一旦超出规定误差，应调换浮子和锥管，或者重新标定以得到更好的精度。
〔5〕被测流体与流量计标定介质不一致时，需对示值按进行修正。由下式表示
QS=QN
QS＝实际流量 Qn＝流量计读数示值 ρn＝流量计标定时的介质密度ρs＝被测介质的密度 ρf＝浮子材料的密度
|
HC-LZS- 塑料管转子流量计 技术参数
|
|
公称通径
(mm)
|
型号
|
测量范围
|
允许被测介质状况
|
精度
|
|
短管型
|
温度℃
|
压力MPa
|
|
15
|
HC-LZS-15
|
5-50l/h
|
0-60
|
≤0.6
|
±5%
|
|
10-100l/h
|
|
16-160l/h
|
|
25-250l/h
|
|
40-400l/h
|
|
50-500l/h
|
|
60-600l/h
|
|
100-1000l/h
|
|
25
|
HC-LZS-25
|
100-1000l/h
|
|
160-1600l/h
|
|
250-2500l/h
|
|
32
|
HC-LZS-32
|
0.4-4m3/h
|
|
0.6-6m3/h
|
|
50
|
HC-LZS-50
|
|
|
1-10m3/h
|
|
1.6-16m3/h
|
|
65
|
HC-LZS-65
|
5-25m3/h
|
|
8-40m3/h
|
|
12-60m3/h
|
| 80 |
HC-LZS-80 |
5-25m3/h
|
|
8-40m3/h
|
|
12-60m3/h
|
|
100
|
HC-LZS-100
|
12-60m3/h
|
|
18-90m3/h
|
|
20-120m3/h
|
|
125
|
HC-LZS-125
|
25-150m3/h
|
|
30-180m3/h
|
| 150 |
HC-LZS-150 |
12-60m3/h |
| 18-90m3/h |
| 20-120m3/h |
| 25-150m3/h |
| 30-180m3/h |
.jpg)
|

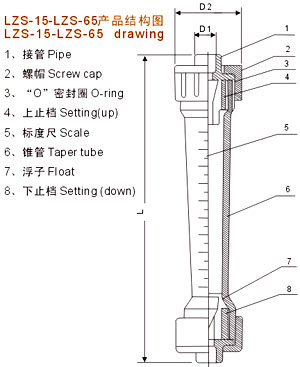

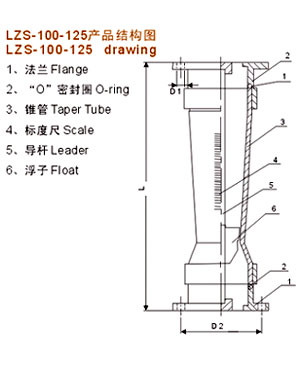

HC-LZS- 塑料管转子流量计外形安装尺寸
|
|
型号
|
尺寸(mm)
|
适用管道
(mm)
|
|
短管型
|
|
L
|
D1
|
D2
|
|
HC-LZS-15
|
202
|
20
|
45
|
15或20
|
|
HC-LZS-25
|
226
|
32
|
60
|
25或32
|
|
HC-LZS-32
|
288
|
40
|
74
|
32或40
|
|
HC-LZS-50
|
341
|
63
|
98
|
50或63
|
|
HC-LZS-65
|
430
|
75
|
122
|
65或75
|
|
HC-LZS-100
|
520
|
法兰连接
|
100
|
|
HC-LZS-125
|
520
|
法兰连接
|
125
|
.jpg) |
