概述

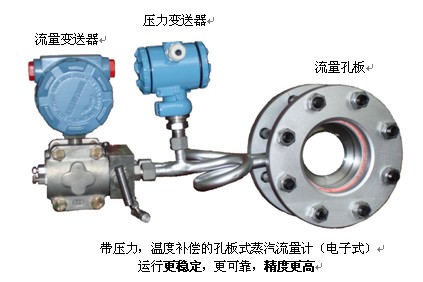

HC-LG 系列一体化孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。
适用范围
1.公称直径： 15 mm ≤DN≤1200mm
2.公称压力：PN≤10MPa
3.工作温度：－50℃≤t≤550℃
4.量程比：1:10， 1:15
5.精度：0.5级，1级
二、原理及结构：
充满管道的流体，当它们流经管道内的流量孔板时，流速将在流量孔板的节流处形成局部收缩，从而使流速加快，静压力降低，于是在标准孔板前后便产生了压力降或叫压差，介质流动的流量愈大，在流量孔板前后产生的压差也就愈大，所以可通过测量压差来测量流体流量的大小。这种测量方法是以流动连续性方程（质量守恒定律）和伯努利方程式（能量守恒定律）的原理为基础的。
三、主要技术参数
▲公称通径： DN20 – DN1000
▲依据国家标准GB/T2624-93进行设计制造
▲依据国家检定规程JJG 640-94进行出厂检定
▲基本精度： ±0.5%、±1%、±1.5%
▲流量范围： ≥ 1:15
▲公称压力： 0.6、1.0、1.6、2.5、4.0、6.4、10（MPa）
▲被测介质：饱和蒸气、过热蒸气、 水、空气、天然气、其它混合介质
▲被测介质温度：-10℃~+450℃
▲供电电源：智能流量积算仪220VAC， 流量变送器24VDC（由积算仪供电），
▲输出信号： 4-20mA DC或RS485通讯
▲防爆性能： 本安型ibIICT5
三、安 装
▲可水平、垂直安装，应保证管内充满液体。
▲孔板流量计前，后直管段应是直的，无肉眼可见弯曲，同时应是“圆的”，内壁应洁净，无凹坑与沉淀物。
▲直管段长度要求及节流装置安装应符合GB/T26224—93有关规定。
订货时请详细提供以下数据：
（1）被测介质 名称
（2）最大、常用、最小流量。
（3）工作压力、工作温度
（4）介质密度、粘度 （水，蒸汽，常用气体可以不提供）
（5）管道材质、内径、外径
四、显示仪表 CH-XMJA型智能流量积算仪
按 < 键上排依次显示： F瞬时流量t/h, P工作压力MPa,C工作温度℃
产品示意图】
环室取压标准孔板
PN≤2.5 |
环室取压标准孔板
4.0≤PN≤6.4 |
钻孔取压标准孔板
PN≤2.5 |
紧固式八槽孔板
PN≤10 |
焊接式八槽孔板
PN≤10 |
径距取压标准孔板
PN≤2.5 |
高压透镜垫孔板
PN22，32 |
法兰取压标准孔板
4.0≤PN≤6.4 |
产品选型
|
型号
|
说 明
|
| HC-LG |
节流装置（孔板流量计） |
| |
代号 |
按其结构特征的两大基本分类
|
| |
K |
孔板
|
| |
P |
喷嘴等
|
| |
代号
|
公称压力（105Pa）
|
| |
2.5
|
2.5
|
| |
10
|
10
|
| |
16
|
16
|
| |
25
|
25
|
| |
64
|
64
|
| |
100
|
100
|
| |
200
|
200
|
| |
代号
|
口径(mm)
|
| |
15～1200 |
15～1200mm
|
| |
代号
|
按其结构形式细分
|
| |
H
|
标准孔板(环室)
|
| |
Y
|
标准孔板(法兰)
|
| |
K
|
标准孔板(钻孔)
|
| |
I
|
ISA 1932喷嘴
|
| |
L
|
长径喷嘴
|
| |
W
|
文丘利喷嘴
|
| |
G
|
经典文丘利管
|
| |
S
|
双重孔板
|
| |
Q
|
圆缺孔板
|
| |
Z
|
锥形入口孔板
|
| |
R
|
1/4圆孔板
|
| |
P
|
偏心孔板
|
| |
N
|
整体(内藏)孔板
|
| |
X
|
楔形孔板
|
| |
T
|
不在上述之列的特殊节流装置
|
| |
代号
|
介质
|
| |
1
|
液体
|
| |
2
|
气体
|
| |
3
|
蒸汽
|
| |
4
|
高温液体
|
| |
代号
|
补偿形式
|
| |
N
|
不带压力、温度补偿
|
| |
P
|
带压力补偿输出
|
| |
T
|
带温度补偿输出
|
| |
Q
|
带压力、温度补偿输出
|
| |
代号
|
变送器差压量程范围
|
| |
0
|
微差压量程
|
| |
1
|
低差压量程
|
| |
2
|
中差压量程
|
| |
3
|
高差压量程
|
| |
代号
|
是否带现场显示
|
| |
W
|
节流装置传感器
|
| |
X
|
智能节流装置（流量计）
|
|
