HC-LWGY型涡轮流量计是一种精密流量测量仪表，与相应的流量积算仪表配套可用于测量液体的流量和总量。广泛用于石油、化工、冶金、科研等领域的计量、控制系统。配备有卫生接头的涡轮流量计可以应用于制药行业。

         HC-LWGY型涡轮流量计结构为防爆设计，可以显示流量总量，瞬时流量和流量满度百分比。电池采用长效锂电池，单功能积算表电池使用寿命可达5年以上，多功能显示表电池使用寿命也可达到12个月以上。一体化表头可以显示的流量单位众多，有立方米，加仑，升，标准立方米，标准升等，可以设定固定压力、温度参数对气体进行补偿，对压力和温度参数变化不大的场合，可使用该仪表进行固定补偿积算。

仪表分类
1．按仪表功能分类，HC-LWGY系列涡轮流量计可分为2大类，即：
    ■涡轮流量传感器/变送器
    ■智能一体化涡轮流量计
2．功能说明

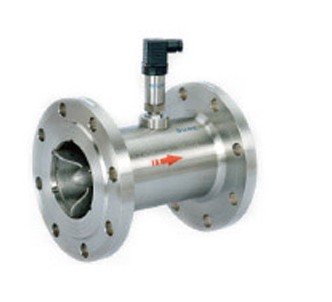

图2 防爆型 传感器/变送器

按照不同的输出信号，该类产品可分为HC-LWGY-□N型和HC-LWGY-□A型

HC-LWGY-□N型传感器：12～24VDC供电，三线制脉冲输出，高电平≥8V，低电平≤0.8V；信号传输距离≤1000米；
HC-LWGY-□A型变送器：24VDC供电，二线制4-20mA 输出，信号传输距离≤1000。

智能一体化涡轮流量计

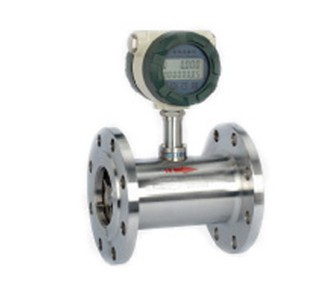

图3 智能一体化涡轮流量计



采用先进的超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的新型智能仪表，采用双排液晶现场显示，具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。仪表具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正。高清晰液晶显示器同时显示瞬时流量（4位有效数字）及累积流量（8位有效数字，带清零功能）。所有有效数据掉电后保持10年不丢。该类涡轮流量计均为防爆产品，防爆等级为：ExdIIBT6。

该类涡轮流量计按照供电方式、是否具备远传信号输出可分为HC-LWGY-□B型和HC-LWGY-□C型。

 HC-LWGY-□B型：供电电源采用3.2V10AH锂电池（可连续运行4年以上）； 无信号输出功能。
 HC-LWGY-□C型：供电电源采用24VDC外供电，输出4-20mA标准两线制电流信号，并可根据不同的现场需要，可增加RS485或HART通讯。

HC-LWGY型涡轮流量计的技术性能

对于粘度较高的液压油，机油，小口径规格可以采用实流标定。

公称通径DN	流量范围m3/h						流体温度℃	公称压力PN (Mpa)	环境温度℃	相对湿度％	最大压力损失MPa
	基本误差 ±0.2％		基本误差 ±0.5％		基本误差 ±1.0％
	下限	上限	下限	上限	下限	上限
2A					0.01	0.13	-20~+120	6.3 16 25 40	-25~+55	≤80	0.15
4A					0.04	0.25					0.12
6A			0.1	0.6	0.1	0.6					0.08
10A			0.25	1.2	0.2	1.2					0.05
15A	1.2	5	0.6	4	0.5	5					0.035
25A	2	10	1.6	10	1	10
40A			3	20	2	20		2.5			0.025
40B	4	20	3	20	2.5	25
50A			6	40	4	40
50B	8	40	4	40	4	40
80A			16	100	10	100
80B	20	100	10	100	16	160
100A			25	160	20	200		1.6或2.5
100B	25	160	20	160	20	200
150A			50	300	40	400
150B	50	300	40	300	40	400
200A	120	600	100	600	80	800
250A	200	1000	160	1000	120	1200		1.6
300A			250	1600	180	1800

 HC-LWGY型涡轮流量计的型号和规格代号表

型号		规格代号		说明
HC-LW				涡轮流量仪表
	G			传感器
		Q		气体
		Y		液体
公称通径			-2	2mm(管螺纹G3/8″)
			-4	4mm(管螺纹G1/2″)
			-6	6mm(管螺纹G1/2″)
			-10	10mm(管螺纹G1/2″)
			-15	15mm(管螺纹G1″)
			-25	25mm(管螺纹G11/4″)
			-40	40mm(法兰型)
			-50	50mm(法兰型)
			-80	80mm(法兰型)
			-100	100mm(法兰型)
			-150	150mm(法兰型)
			-200	200mm(法兰型或者插入式)
			-250	250mm(法兰型或者插入式)
			-300	300mm(法兰型或者插入式)
精度等级			A	精度1％
			B	精度0.5％
			C	精度0.2％
信号输出			M	一体化液晶显示并带4~20mA电流输出
			J	配套流量积算仪分体显示
			S	配套流量积算仪分体显示并输出4~20mA
			I	4~20mA电流输出
			T	一体化液晶显示
			P	脉冲输出
公称压力			C1	PN1.6MPa
			C2	PN2.5MPa
			C3	PN4.0MPa
			C4	PN6.3MPa
			C5	PN16MPa
			C6	PN25MPa
			C7	PN40MPa
防爆要求			/NE	不防爆
			/EX	防爆等级dⅡBT4
温度要求			/NE	常温
			/HE	120℃≥高温≥150℃
其它要求			/□	在订货时注明
