1、应用
通常和 显示仪表、记录仪表、电子计算机等配套使用，输出4-20mA，直接测量生产现场存在碳氯化合物等爆炸物的-200℃-1300℃范围内液体、蒸汽的气体 质以及固体表面温度。 2、特点
-
二线制输出4-20mA，抗干扰能力强；
-
节省补偿导线及安装温度变送器费用；
-
安全可靠，使用寿命长；
-
冷端温度自动补偿，非线性校正电路；
3、工作原理
防爆热电偶利用间隙隔爆原理，当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰全温度传不到腔外，从而进行防爆。
热电偶（热电阻）产生的热电势（电阻）经过 温度变送器的电桥产生不平衡信号，经放大后转换成为4-20mA的直流电信号给工作仪表，工作仪表便显示出所对应的温度值。 4、产品执行标准
-
IEC584
-
IEC751
-
IEC1515
-
JB/T5518-91
-
JB/T7391-94
5、测温范围及允差
1）热电阻测温范围及允差
|
型 号
|
分 度 号
|
测温范围℃
|
精度等级
|
允许偏差
|
|
WZPB
|
Pt100
|
-200-+500
|
A级 B级
|
±（0.15+0.002ItI）
±（0.30+0.005 ItI）
|
|
WZCB
|
Cu50 Cu100
|
-50-+100
|
|
±（0.30+0.005 ItI）
|
2）热电偶测温范围及允差
|
型 号
|
分 度 号
|
允 差 等 级
|
|
I
|
II
|
|
允 差 值
|
测温范围℃
|
允 差 值
|
测温范围
|
|
WRNB
|
K
|
±1.5℃
|
-40-375
|
±2.5℃
|
-40-333
|
|
±0.004 ItI
|
375-1000
|
0.0075 ItI
|
333-1200
|
|
WRMB
|
N
|
±1.5℃
|
-40-375
|
±2.5℃
|
-40-333
|
|
±0.004 ItI
|
375-1000
|
0.0075 ItI
|
333-1200
|
|
WREB
|
E
|
±1.5℃
|
-40-375
|
±1.5℃
|
-40-333
|
|
±0.004 ItI
|
375-800
|
0.004 ItI
|
333-900
|
|
WRFB
|
J
|
±1.5℃
|
-40-375
|
±1.5℃
|
-40-333
|
|
±0.004 ItI
|
375-750
|
0.004 ItI
|
333-750
|
|
WRCB
|
T
|
±1.5℃
|
-40-125
|
±1℃
|
-40-133
|
|
±0.004 ItI
|
125-350
|
0.0075 ItI
|
133-1000
|
6、输出信号： 4-20 mA ，负载电阻250，传输导线电阻 100
7、输出方法： 二线制
8、精度等级：
温度变送器精度等级：0.1 0.2 0.5
显示器精度等级：模拟指示式2.5级;数字显示式0.5级.
9、供电电源：24V.DC±10℅
10、防护等级：IP65
11、防爆等级：
隔爆型：dⅡBT4 dⅡCT5 dⅡCT6
本质安全型：iaⅡCT6
12、绝缘电阻：仪表输出接线端子与外壳之间的绝缘电阻应不小于50.
13、热响应时间：
当温度出现阶跃变化时，仪表的电流输出信号变化至相当于该阶跃变化的50%所需的时间 ，通常以t0.5表示当温度变送器的阶跃响应稳定时间不超过热电偶（阻）热响应稳定时间t0.5的五分之一时，则用热电偶（阻）热响应时间作为仪表的热响应时间； 当温度变送器的阶跃热响应稳定时间不超过热电偶（阻）热响应稳定时间t0.5的二分之一时，则用温度变送器热响应时间作为仪表的热响应时间；
14、基本误差：仪表的基本误差应不超过热电偶（阻）和温度变送器基本误差的合成误差。
15、工作环境：
|
安装场所等级
|
温 度 ℃
|
相 对 湿 度 ％
|
大气压力KPa
|
|
Cx1
|
-25-+55
|
5-95
|
86-106
|
|
Cx2
|
-25-+70
|
|
Cx3
|
-40-+80
|
16、支撑管长度确定：温度变送器的工作温度由支撑管所造成的壳体升温同环境之和，支撑管所造成的壳体升温见下图。
17、取证一览表:
|
防 爆 级 别
|
防 爆 证 号
|
认 证 机 构
|
|
dⅡBT4
|
GYB97151
|
NEPSI
|
|
dⅡBT4
|
GYB97152
|
NEPSI
|
|
dⅡCT4
|
GYB97203
|
NEPSI
|
|
dⅡCT4
|
GYB97204
|
NEPSI
|
|
iaⅡCTT6
|
GYB99412
|
NEPSI
|
|
iaⅡCTT6
|
GYB99413
|
NEPSI
|
注：NEPSI防爆认证系国家级仪器仪器仪表防爆安全监督检验站

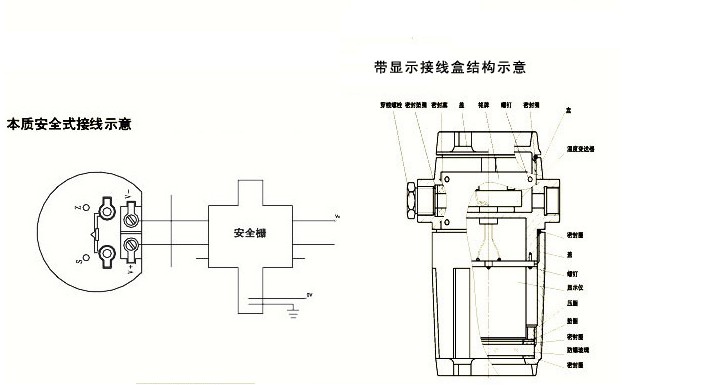

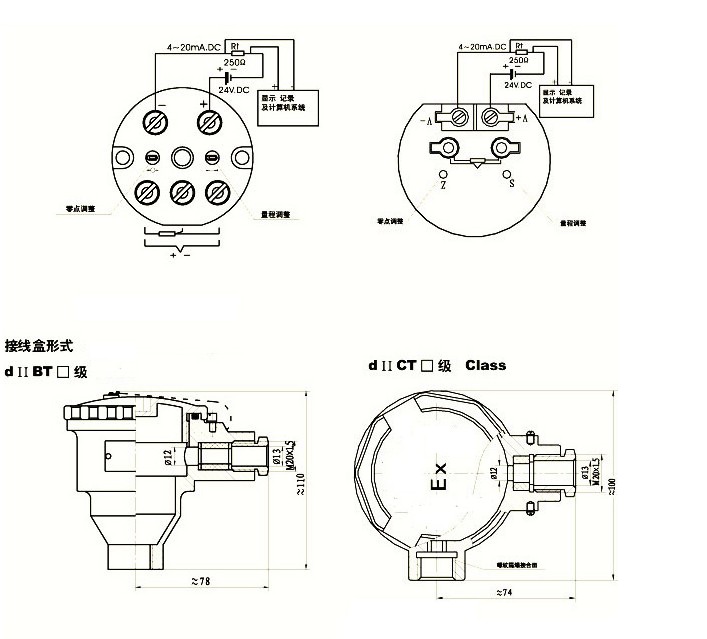

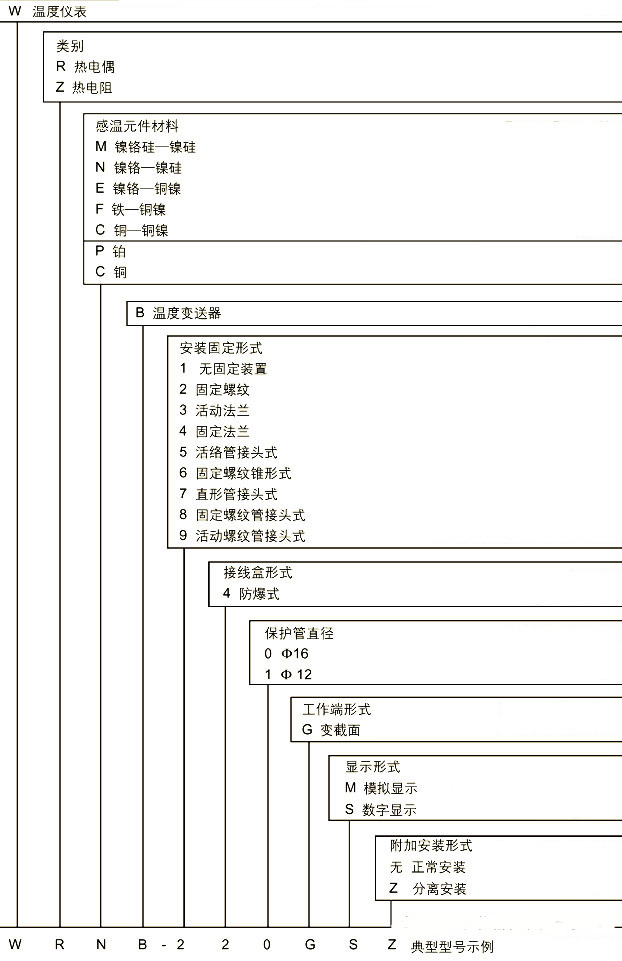

19、规格型号命名方法
20、型号及规格举例
固定螺纹式防爆一体化热电偶（其它传感器型号参见隔爆热电偶选型）
|
型 号
|
分度号
|
测温范围℃
|
热响应时间
|
隔爆等级
|
规 格
|
|
d
|
L
|
|
WRMB-240
WRMB-240G
|
K
|
0-800
|
＜90S
|
dⅡBT4
dⅡCT5
dⅡCT6
iaⅡCT6
|
Φ16
|
300X150
350X200
400X250
450X300
500X350
550X400
650X500
900X750
1150X1000
1650X1500
2150X2000
|
|
＜24S
|
|
WRNB-240
WRNB-240G
|
N
|
0-800
|
＜90S
|
|
＜24S
|
|
WREB-240
WREB-240G
|
E
|
0-600
|
＜90S
|
|
＜24S
|
|
WRCB-240
WRCB-240G
|
T
|
0-350
|
＜90S
|
|
＜24S
|
|
WRFB-240
WRFB-240G
|
J
|
0-55
|
＜90S
|
|
＜24S
|
|
WZPB-241
WZPB-241G
|
Pt100
|
-200-500
|
＜120S
|
Φ12
|
|
＜24S
|
|
WZCB-241
WZCB-241G
|
Cu50
|
-50-100
|
＜120S
|
|
＜24S
|
|
