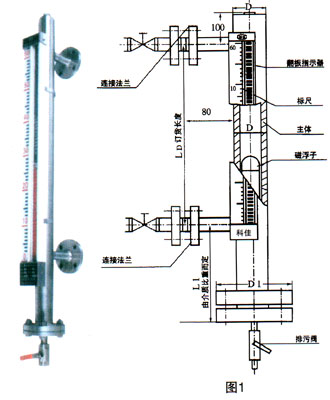

HC-UZ-AF型侧装型磁性翻板液位计（图1所示）是以浮子内磁钢驱动双色薄片的翻转来指示液位的一种新型仪表.主体内磁浮子随液位的升降而上下运动,同时驱使主体外指示器内的双色薄片翻转,有液位时转示红色、无液位时转示黑色。红色和黑色色带间的界线即代表液位高度。在指示器左侧配有醒目的刻度标尺，从而使液位的指示显得更加清晰。

基本参数
测量范围LD：200-1500mm
L1:与介质的比重及浮子的材质有关，详见下表
介质比重 L1:(mm) 防锈铝浮子(LF2)及LF2氟塑包裹的浮子 不锈钢浮子(1Cr18ni9Ti) 0.45 463   0.55 286   0.65 210   0.75 166   0.85 140 340 0.95 120 260 ≥1.0 113 220
D: Φ52-Φ83; D1: Φ115-Φ200(视压力而定)
测量精度：±10	介质温度：≤80℃，也可制作成≤480℃
介质比重：≥0.4	介质粘度：≤0.02Pa.S
接连法兰:
DN20 PN(MPa) 0.6-2.5 4.0-16.0 标准号 HG20593-97 HG20595-97 Dg15 Pg(Kgf/cm2) 200 320 标准号 H12-0-2 H12-0-3
注: HG20595-97我公司液位计选用FM面 当液位计安装受环境影响,空间位置L1<300,订货时应明显提出
