HC-100/150系列数显电接点压力表采用稳定性能极好的压力传感器作为其敏感元件，以检测过程介质压力。不锈钢接口与多种介质兼容。主要应用于石油化工、煤矿液压、电站大坝、汽车电子、液位测量等。它具有防水、防爆全封闭结构.仪表带上下限调节设定装置，供作业系统自动控制或发讯用。其抗振结构可有效抑制指针的抖动、冲击，保护接点，使仪表指示清晰，电信号切换可靠，工作稳定。

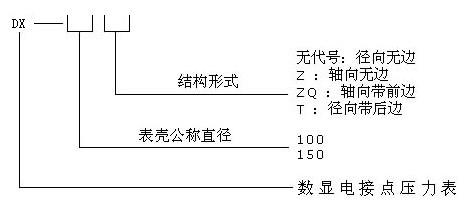

型号命名：

技术参数：

测量范围 MPa		-0.1-0.15;-0.1-0.3;-0.1-0.5;-0.1-0.9;-0.1-1.5;-0.1-2.4 0-0.25; 0-0.4; 0-0.6; 0-1.0; 0-1.6; 0-2.5; 0-4.0; 0-6.0; 0-10; 0-16;0-25;0-40; 0-60
精确度%		± 0.5
接点电参数	工作电压	24VDC    380vAC
	最大工作电流	5A
	最大功率 （无感负载）	5A/240VAC
连接器		X14K4P

使用工作温度：-25℃~55℃
工作压力上限：不大于仪表上限的2/3
工作环境振动频率不大于25Hz，振幅不大于0.5mm
仪表执行标准：Q/320211 DJT05-2004

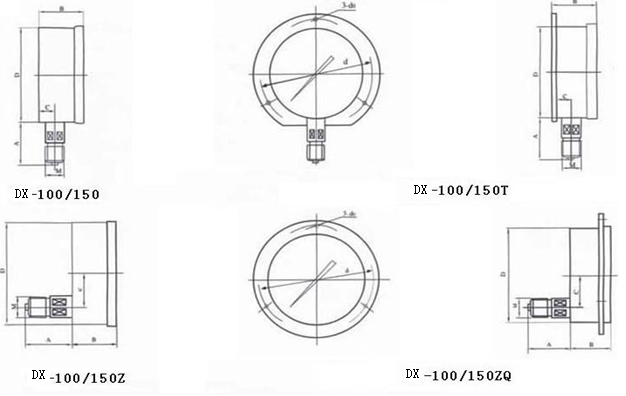

外形尺寸：

型号	外形尺寸 mm
	A	B	C	D	d	d0	M
HC-100	44	45	18	100	/	/	20X1.5
HC-100T	44	46	19		118	5.5
HC-100Z	43	45	34		/	/
HC-100ZQ	43	45	44		118	5.5
HC-150	50	47	19	149	/	/	20X1.5
HC-150T	50	48	20		165	5.5
HC-150Z	51	47	55		/	/
HC-150ZQ	51	47	55		165	5.5
注：连接螺纹可按要求订货

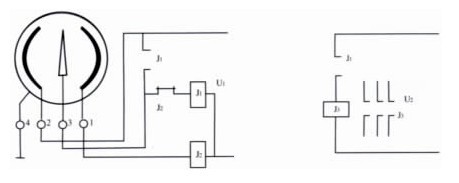

 接线示意图：

使用与订货须知：
仪表工作环境应无腐蚀性气体。
订货请说明名称、型号及测量范围。
